DAPS-0030-090-RS1-F0507 Schwenkantrieb

schliessen anzeigen/ausblenden Sidebar

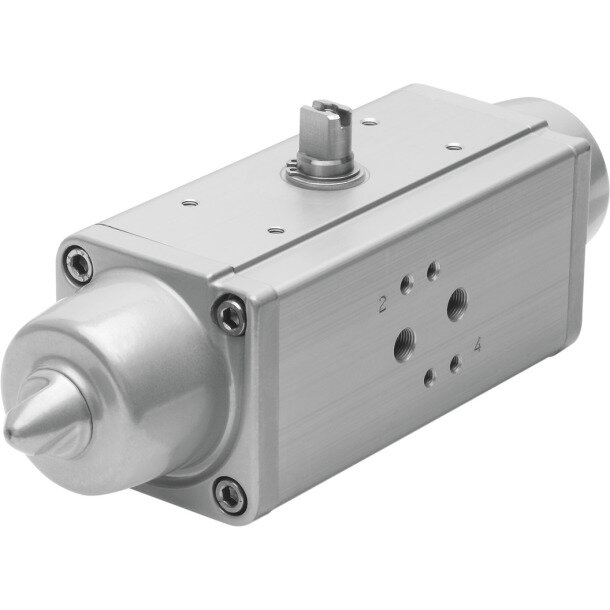

DAPS-0030-090-RS1-F0507 Schwenkantrieb

DAPS-0030-090-RS1-F0507 Schwenkantrieb

Artikelnummer: 70324150

Hersteller: FESTO

Herstellerartikelnummer: 533484

EAN: 4052568167356

EUR 294,44 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

ATEX-Kategorie Gas : II 2G

ATEX-Kategorie Staub : II 2D

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage : beliebig

Flanschbohrbild : F07

Funktionsweise : einfachwirkend

Hinweis zum Verstellbereich der Endlagen : wahlweise eine Endlage verstellbar

Konstruktiver Aufbau : Joch-Kinematik

Norm Anschluss zur Armatur : ISO 5211

Pneumatischer Anschluss : G1/8

Positionserkennung : ohne

Safety Integrity Level (SIL) : bis SIL 2 Low Demand mode

Symbol : 00991266

Typ-Kurzzeichen : DAPS

Ventilanschluss entspricht Norm : VDI/VDE 3845 (NAMUR)

Wellenanschluss : V14

Werkstoff Deckel : Aluminium-Knetlegierung

Werkstoff Dichtungen : PUR

Werkstoff Schrauben : hochlegierter Stahl

Werkstoff Welle : hochlegierter Stahl

Werkstoff-Hinweis : RoHS konform

Werkstoffnummer Welle : 1.4305

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Dämpfung : keine Dämpfung

Ex-Umgebungstemperatur : -20°C <= Ta <= +60°C

Ex-Zündschutzart Gas : Ex h IIC T6...T3 Gb X

Ex-Zündschutzart Staub : Ex h IIIC T85°C...T200°C Db X

Federstärke : 1

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Drehmoment : Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.

Korrosionsbeständigkeitsklasse KBK : 3 - starke Korrosionsbeanspruchung

Schließrichtung : rechtsschließend

Werkstoff Gehäuse : Aluminium-Knetlegierung

Beschreibung

Datenblatt

Schwenkantrieb DAPS-0030-090-RS1-F0507 einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar. Baugröße Stellantrieb=0030, Flanschbohrbild=(* F05, * F07), Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-1 - 9 deg, Verstellbereich Endlage bei 90°=81 - 91 deglbereich Endlage bei 90°=81 - 91 deg

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für DAPS-0030-090-RS1-F0507 Schwenkantrieb 63 KB

Produktvergleich
