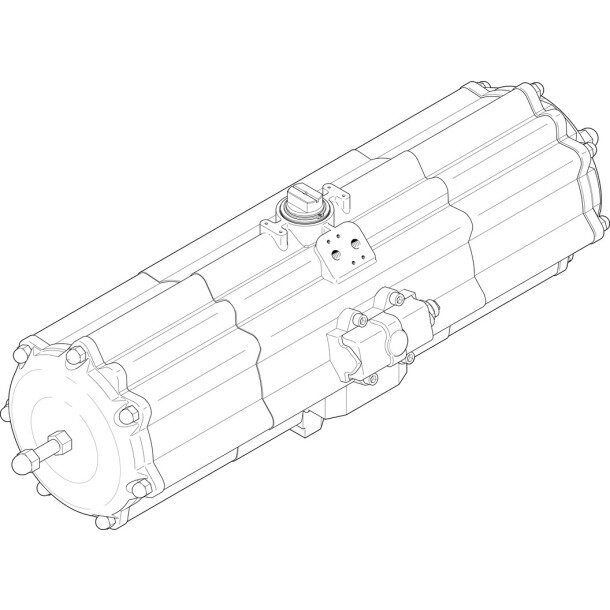

DAPS-2880-090-RS4-F16-T6 Schwenkantrieb

Artikelnummer: 70324311

Hersteller: FESTO

Herstellerartikelnummer: 553247

EAN: 4052568196240

EUR 14.558,77 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~2 Wochen

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

ATEX-Kategorie Gas : II 2G

ATEX-Kategorie Staub : II 2D

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage : beliebig

Flanschbohrbild : F16

Funktionsweise : einfachwirkend

Konstruktiver Aufbau : Joch-Kinematik

Norm Anschluss zur Armatur : ISO 5211

Pneumatischer Anschluss : G3/8

Positionserkennung : ohne

Safety Integrity Level (SIL) : bis SIL 2 Low Demand mode

Symbol : 00991266

Typ-Kurzzeichen : DAPS

Ventilanschluss entspricht Norm : VDI/VDE 3845 (NAMUR)

Wellenanschluss : V46

Werkstoff Deckel : Aluminium-Knetlegierung

Werkstoff Schrauben : hochlegierter Stahl

Werkstoff Welle : hochlegierter Stahl

Werkstoff-Hinweis : RoHS konform

Werkstoffnummer Welle : 1.4305

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Dämpfung : keine Dämpfung

Ex-Umgebungstemperatur : -50°C <= Ta <= +60°C

Ex-Zündschutzart Gas : Ex h IIC T6...T3 Gb X

Ex-Zündschutzart Staub : Ex h IIIC T85°C...T200°C Db X

Federstärke : 4

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Drehmoment : Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.

Korrosionsbeständigkeitsklasse KBK : 3 - starke Korrosionsbeanspruchung

Schließrichtung : rechtsschließend

Werkstoff Dichtungen : PTFE-verstärkt

Werkstoff Gehäuse : Aluminium-Knetlegierung

Beschreibung

Datenblatt

Schwenkantrieb DAPS-2880-090-RS4-F16-T6 einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Tieftemperatur Ausführung. Baugröße Stellantrieb=2880, Flanschbohrbild=F16, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei 90°=85 - 95 deg - 5 deg, Verstellbereich Endlage bei 90°=85 - 95 deg
