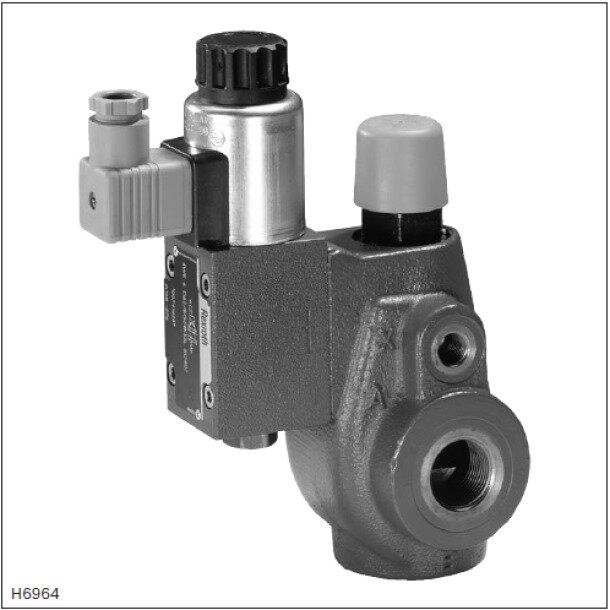

Druckbegrenzungsventil DBW 10 BG1-4X/315-6EG24N9K4 W65

Das Bosch Bosch R. Druckbegrenzungsventil DBW 10 BG1-4X/315-6EG24N9K4 W65 (Materialnummer R900969700) ist ein vorgesteuertes Druckventil der Nenngröße 10 für den Plattenaufbau. Eine Pilotstufe erfasst den Systemdruck und steuert den Hauptkolben; beim eingestellten Grenzdruck öffnet der Hauptstrom von P nach T, wodurch der Betriebsdruck begrenzt und die Anlage gegen Überlast geschützt wird. Das aufgebaute Magnet-Wegeventil ermöglicht zusätzlich eine elektrische Druckentlastung; das aufgesetzte Wegeventil ist in Grundstellung geöffnet. Der Nassankermagnet arbeitet mit 24 V DC. Die verdeckte Handhilfsbetätigung N9 erlaubt das Schalten ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen Gerätestecker nach DIN EN 175301-803. Der Grenzdruck wird über Drehknopf eingestellt. Steuerölzuführung und Steuerölrückführung erfolgen intern. Die Ausführung W65 gehört zur gesonderten Hochdruckausführung dieser Ventilbauart. Die konkrete Ausführung besitzt eine Druckstufe von 315 bar. Das Produkt ist mit NBR-Dichtungen ausgestattet.
