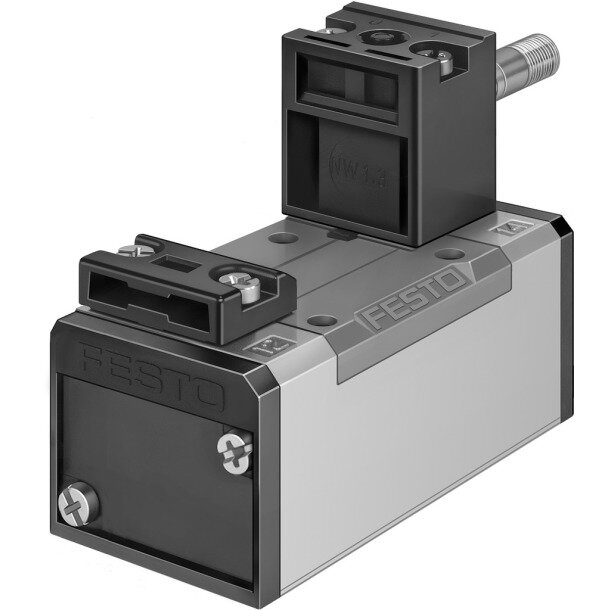

MFH-5/2-D-3-FR-C-EX Magnetventil

Artikelnummer: 70243520

Hersteller: FESTO

Herstellerartikelnummer: 535962

EAN: 4052568170127

EUR 245,16 *

* zzgl. MwSt. zzgl. Versandkosten

Auf Lager

Lieferzeit: 1-2 Tage

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Abluftfunktion : drosselbar

Anschluss Steuerabluft 84 : M5

ATEX-Kategorie Gas : II 2G

ATEX-Kategorie Staub : II 2D

Befestigungsart : mit Durchgangsbohrung und Schraube

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Dichtprinzip : weich

Einbaulage : beliebig

Entspricht Norm : ISO 5599-1

ISO-Code : 352

Konstruktiver Aufbau : Kolben-Schieber

Schutzart : IP65

Steuerart : vorgesteuert

Symbol : 00991003

Typ-Kurzzeichen : MFH

Werkstoff Dichtungen : NBR

Werkstoff-Hinweis : RoHS konform

Steuerluftversorgung : intern

Betätigungsart : Elektrisch

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Elektrischer Anschluss : über F-Spule, getrennt zu bestellen

Ex-Umgebungstemperatur : -5°C <= Ta <= +40°C

Ex-Zündschutzart Gas : Ex h IIC T4 Gb

Ex-Zündschutzart Staub : Ex h IIIC T105°C Db

Handhilfsbetätigung : tastend

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss 1 : Anschlussplatte Größe 3 nach ISO 5599-1

Pneumatischer Anschluss 2 : Anschlussplatte Größe 3 nach ISO 5599-1

Pneumatischer Anschluss 3 : Anschlussplatte Größe 3 nach ISO 5599-1

Pneumatischer Anschluss 4 : Anschlussplatte Größe 3 nach ISO 5599-1

Pneumatischer Anschluss 5 : Anschlussplatte Größe 3 nach ISO 5599-1

Rückstellart : mechanische Feder

Schockfestigkeit : Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Schwingfestigkeit : Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6

Strömungsrichtung : nicht reversibel

Überdeckung : positive Überdeckung

Werkstoff Gehäuse : Aluminium-Druckguss

Beschreibung

Datenblatt

Magnetventil MFH-5/2-D-3-FR-C-EX mit Handhilfsbetätigung, ohne Magnetspule und ohne Steckdose. Magnetspule und Steckdose sind separat zu bestellen. Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=65 mm, Normalnenndurchfluss=4500 l/min, Betriebsdruck=3 - 10 bar Betriebsdruck=3 - 10 bar
