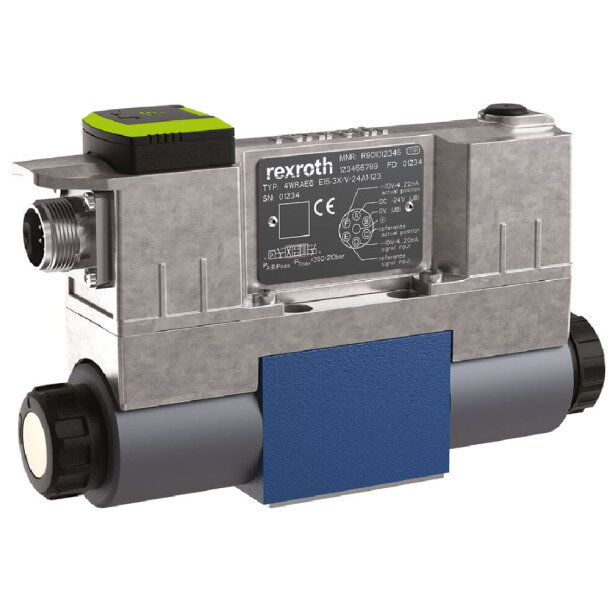

Prop-Wegeventil 4WRAE6E07-3X/VN9/24L1/B

Das Bosch Bosch R. Proportional-Wegeventil 4WRAE6E07-3X/VN9/24L1/B (Materialnummer R901560999) ist ein direktgesteuertes 4/3-Wege-Schieberventil der Nenngröße 6. Das Schiebersymbol E bestimmt die Grundstellung und die Zuordnung der Steuerkanten. Abhängig vom elektrischen Sollwert verändert der Steuerschieber Richtung und Größe des Volumenstroms und ermöglicht damit die stufenlose Steuerung einer hydraulischen Bewegung. Die Schieberstellung wird über die Magnetkraft vorgegeben; Druckdifferenz, Last und Schieberkennlinie beeinflussen den tatsächlich erreichbaren Volumenstrom. Dieses konkrete Produkt gehört zur Geräteserie 3X. Für diese Bauform gilt ein maximaler Betriebsdruck von 350 bar. Der konkrete Typschlüssel legt einen Nennvolumenstrom von 7 l/min bei Δp = 10 bar fest. Die elektrische Ausführung arbeitet mit 24 V DC. Die integrierte Elektronik bereitet den Sollwert direkt am Ventil auf und regelt den Magnetstrom. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Betätigung des Pilot- beziehungsweise Magnetventils.
