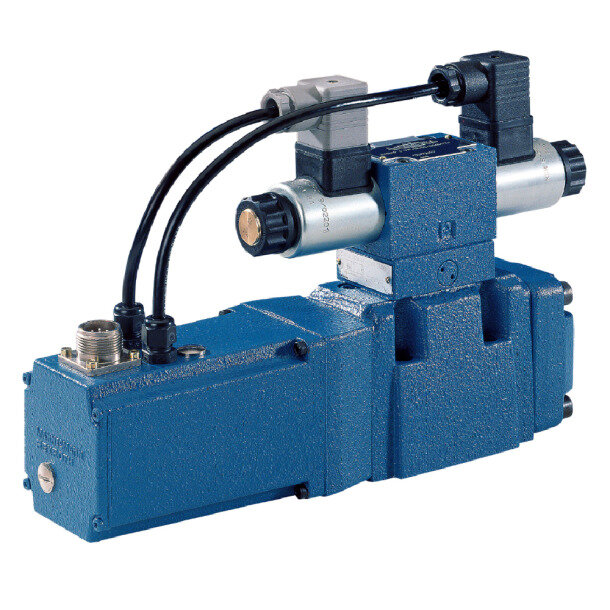

Prop-Wegeventil 4WRKE35R3-1000L-3X/6EG24K31/F1D3M

Prop-Wegeventil 4WRKE35R3-1000L-3X/6EG24K31/F1D3M

Artikelnummer: 70198961
Bosch Rexroth
Hersteller: Bosch Rexroth
Herstellerartikelnummer: R901183466
EUR 15.328,67 *
* zzgl. MwSt. zzgl. Versandkosten
Bestellware
Lieferzeit: ~6 Wochen
Minimale Bestellmenge:
1 Stück
Gesamtsumme:
Stückpreis:
Grundpreis:
bereits auf dem Merkzettel
Attribute
Anschlussart : Plattenaufbau
Anzahl Schaltstellungen : 3
Gewicht : 69 kg
Kolbensymbol : Symbol R3
Max. Volumenstrom : 3000 l/min
Nennvolumenstrom : 1000 l/min
Anzahl Anschlüsse : 4
Betätigungsart : Elektrisch mit integrierter Elektronik
Druckflüssigkeit : HL;HLP;HLPD;HVLP;HVLPD;HFC
Elektrischer Stecker : Gerätestecker 7-polig (6 + PE)
Elektroanschlussbeschreibung : Gerätestecker 7-polig (6 + PE) nach EN 175201-804
Nenngröße : 35
Beschreibung
Datenblatt
Das Bosch Bosch R. Proportional-Wegeventil 4WRKE35R3-1000L-3X/6EG24K31/F1D3M (Materialnummer R901183466) ist ein vorgesteuertes 4-Wege-Schieberventil der Nenngröße 35. Das Schiebersymbol R3 legt die hydraulische Zuordnung fest. Der Ventilquerschnitt verändert sich proportional zum elektrischen Sollwert und steuert dadurch Richtung und Größe des Volumenstroms. Ein elektrischer Wegaufnehmer führt die tatsächliche Schieberposition an den Regelkreis zurück. Dieses konkrete Ventil gehört zur Geräteserie 3X. Die Volumenstromkennlinie ist linear ausgeführt. Für diese Bauform gilt ein maximaler Betriebsdruck von 350 bar. Der Typschlüssel legt für dieses Ventil einen Nennvolumenstrom von 1000 l/min bei Δp = 10 bar fest. Die Elektronik ist in das Ventil integriert. Die elektrische Ausführung arbeitet mit 24 V DC. Der Anschluss K31 verwendet einen Gerätestecker nach DIN EN 175201-804; der Gegenstecker ist separat zu bestellen. Steuerölzufuhr und Steuerölrückführung erfolgen extern. Die Zwischenplatte D3 enthält ein fest eingestelltes Druckreduzierventil für die Pilotdruckversorgung. Die Stromschnittstelle verarbeitet Soll- und Istwerte von 4 bis 20 mA. Dieses konkrete Ventil besitzt NBR-Dichtungen.
Datenblatt anzeigen:
