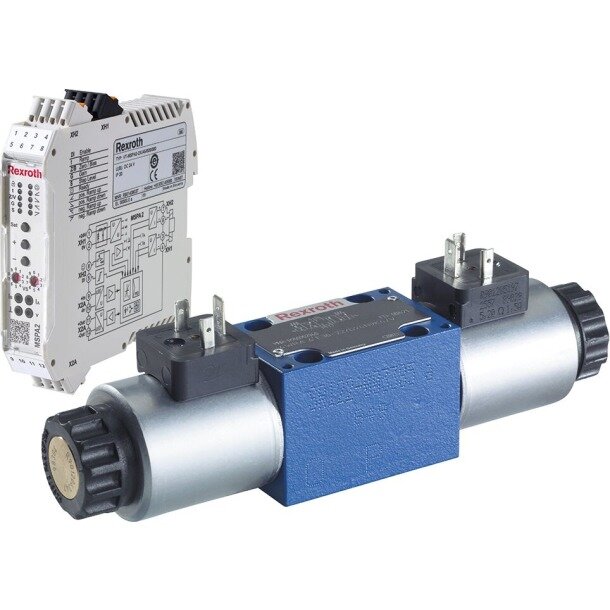

Proportional-Wegeventil 4WRA 10 E60-2X/G24N9K4/V

Das Bosch Bosch R. Proportional-Wegeventil 4WRA 10 E60-2X/G24N9K4/V (Materialnummer R900902097) ist ein direktgesteuertes 4/3-Wege-Schieberventil der Nenngröße 10. Das Schiebersymbol E bestimmt die Grundstellung und die Zuordnung der Steuerkanten. Abhängig vom elektrischen Sollwert verändert der Steuerschieber Richtung und Größe des Volumenstroms und ermöglicht damit die stufenlose Steuerung einer hydraulischen Bewegung. Die Schieberstellung wird über die Magnetkraft vorgegeben; Druckdifferenz, Last und Schieberkennlinie beeinflussen den tatsächlich erreichbaren Volumenstrom. Dieses konkrete Produkt gehört zur Geräteserie 2X. Für diese Bauform gilt ein maximaler Betriebsdruck von 315 bar. Der konkrete Typschlüssel legt einen Nennvolumenstrom von 60 l/min bei Δp = 10 bar fest. Die elektrische Ausführung arbeitet mit 24 V DC. Für die Ansteuerung ist eine externe Verstärkerelektronik erforderlich. Der Anschluss K4 verwendet einen Gerätestecker nach DIN EN 175301-803; der Gegenstecker ist separat zu bestellen. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Betätigung des Pilot- beziehungsweise Magnetventils. Dieses konkrete Ventil besitzt FKM-Dichtungen.
