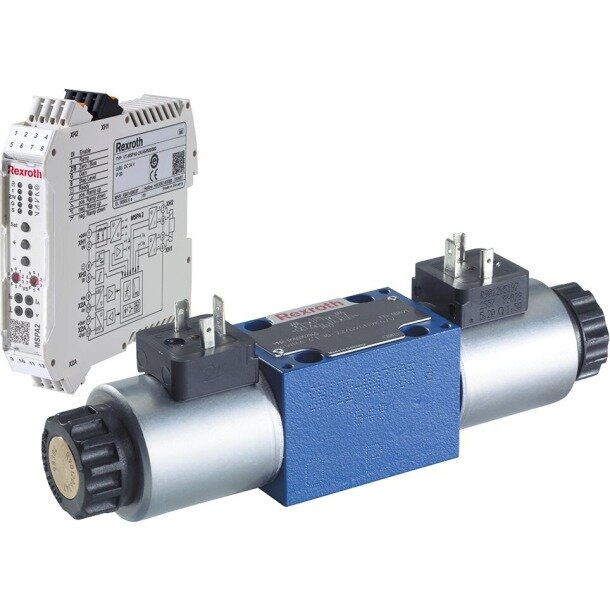

Proportional-Wegeventil 4WRA 10 W60-2X/G24N9K4/V

Das Bosch Bosch R. Proportional-Wegeventil 4WRA 10 W60-2X/G24N9K4/V (Materialnummer R900907650) ist ein direktgesteuertes 4/3-Wege-Schieberventil der Nenngröße 10. Das Schiebersymbol W bestimmt die Grundstellung und die Zuordnung der Steuerkanten. Abhängig vom elektrischen Sollwert verändert der Steuerschieber Richtung und Größe des Volumenstroms und ermöglicht damit die stufenlose Steuerung einer hydraulischen Bewegung. Die Schieberstellung wird über die Magnetkraft vorgegeben; Druckdifferenz, Last und Schieberkennlinie beeinflussen den tatsächlich erreichbaren Volumenstrom. Dieses konkrete Produkt gehört zur Geräteserie 2X. Der artikelbezogene Datensatz bestätigt einen maximalen Betriebsdruck von 315 bar. Der konkrete Typschlüssel legt einen Nennvolumenstrom von 60 l/min bei Δp = 10 bar fest. Als maximaler Volumenstrom sind für die Materialnummer 75 l/min angegeben. Die elektrische Ausführung arbeitet mit 24 V DC. Für die Ansteuerung ist eine externe Verstärkerelektronik erforderlich. Der Anschluss K4 verwendet einen Gerätestecker nach DIN EN 175301-803; der Gegenstecker ist separat zu bestellen. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Betätigung des Pilot- beziehungsweise Magnetventils. Dieses konkrete Ventil besitzt FKM-Dichtungen.
