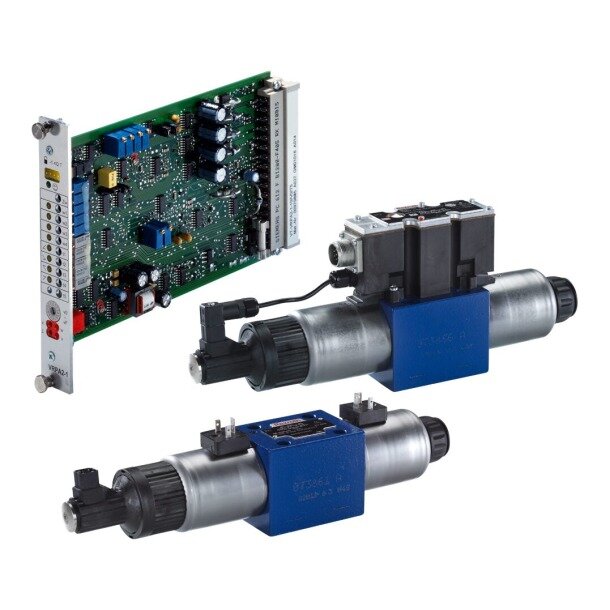

Proportional-Wegeventil 4WRE 10 E3-75-2X/G24K4/V

Das Bosch Bosch R. Proportional-Wegeventil 4WRE 10 E3-75-2X/G24K4/V (Materialnummer R901048036) ist ein direktgesteuertes 4/3-Wege-Schieberventil der Nenngröße 10. Das Schiebersymbol E3 bestimmt die Grundstellung und die Zuordnung der Steuerkanten. Abhängig vom elektrischen Sollwert verändert der Steuerschieber Richtung und Größe des Volumenstroms und ermöglicht damit die stufenlose Steuerung einer hydraulischen Bewegung. Ein elektrischer Wegaufnehmer erfasst die tatsächliche Schieberposition und führt sie dem Regelkreis zurück; dadurch folgt die Öffnung der Steuerkanten dem vorgegebenen Sollwert mit hoher Wiederholgenauigkeit. Dieses konkrete Produkt gehört zur Geräteserie 2X. Für diese Bauform gilt ein maximaler Betriebsdruck von 315 bar. Der konkrete Typschlüssel legt einen Nennvolumenstrom von 75 l/min bei Δp = 10 bar fest. Die elektrische Ausführung arbeitet mit 24 V DC. Für die Ansteuerung ist eine externe Verstärkerelektronik erforderlich. Der Anschluss K4 verwendet einen Gerätestecker nach DIN EN 175301-803; der Gegenstecker ist separat zu bestellen. Dieses konkrete Ventil besitzt FKM-Dichtungen.
