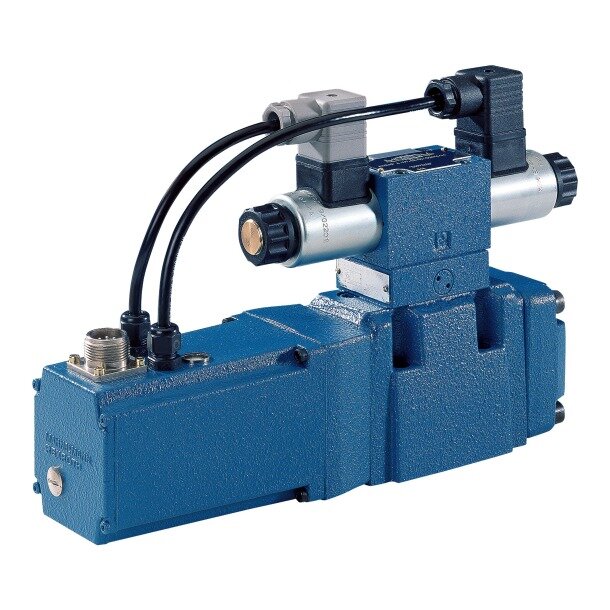

Proportional-Wegeventil 4WRKE 10 W6-100L-3X/6EG24K31/A5D3M

Das Bosch Bosch R. Proportional-Wegeventil 4WRKE 10 W6-100L-3X/6EG24K31/A5D3M (Materialnummer R900708050) ist ein elektrohydraulisch vorgesteuertes 4/3-Wege-Schieberventil der Nenngröße 10. Das Schiebersymbol W6 bestimmt die Grundstellung und die Zuordnung der Steuerkanten. Abhängig vom elektrischen Sollwert verändert der Steuerschieber Richtung und Größe des Volumenstroms und ermöglicht damit die stufenlose Steuerung einer hydraulischen Bewegung. Ein elektrischer Wegaufnehmer erfasst die tatsächliche Schieberposition und führt sie dem Regelkreis zurück; dadurch folgt die Öffnung der Steuerkanten dem vorgegebenen Sollwert mit hoher Wiederholgenauigkeit. Dieses konkrete Produkt gehört zur Geräteserie 3X. Die Kennlinie L ist linear ausgeführt. Für diese Bauform gilt ein maximaler Betriebsdruck von 350 bar. Der konkrete Typschlüssel legt einen Nennvolumenstrom von 100 l/min bei Δp = 10 bar fest. Die elektrische Ausführung arbeitet mit 24 V DC. Die integrierte Elektronik bereitet den Sollwert direkt am Ventil auf und regelt den Magnetstrom. Der Anschluss K31 verwendet einen Gerätestecker nach DIN EN 175201-804; der Gegenstecker ist separat zu bestellen. Die Schnittstelle A5 verarbeitet Soll- und Istwerte von ±10 V und besitzt einen Freigabeeingang. Steuerölzufuhr und Steuerölrückführung erfolgen extern. Die Zwischenplatte D3 enthält ein fest eingestelltes Druckreduzierventil für die Pilotdruckversorgung. Dieses konkrete Ventil besitzt NBR-Dichtungen.
