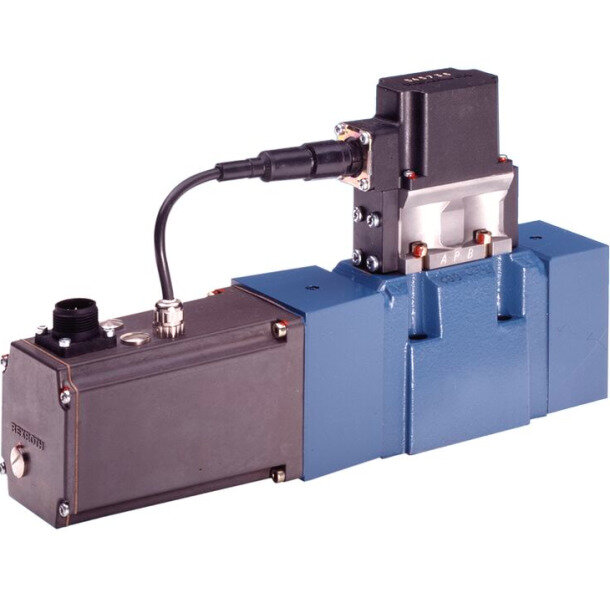

Regel-Wegeventil 4WRGE 10 V50L-1X/315G24K31/C1WC152M

Das Bosch Bosch R. Regel-Wegeventil 4WRGE 10 V50L-1X/315G24K31/C1WC152M (Materialnummer R901222063) ist ein zweistufiges 4/3-Wege-Hochleistungsventil der Nenngröße 10 mit Servoventil-Vorsteuerung, elektrischer Hauptschieberrückführung und integrierter Regelelektronik. Das Schiebersymbol V bestimmt die hydraulische Zuordnung. Die Servoventil-Vorstufe erzeugt den Steuerdruck für den Hauptschieber; dessen Position wird gemessen und im geschlossenen Regelkreis nachgeführt, sodass Richtung und Volumenstrom mit hoher Dynamik vorgegeben werden können. Dieses konkrete Ventil gehört zur Geräteserie 1X. Die Volumenstromkennlinie ist linear ausgeführt. Für diese Bauform gilt ein maximaler Betriebsdruck von 315 bar. Der Typschlüssel legt für dieses Ventil einen Nennvolumenstrom von 50 l/min bei der im Datenblatt definierten Ventildruckdifferenz fest. Die Elektronik arbeitet mit 24 V DC. Die analoge Schnittstelle verarbeitet einen Sollwert von ±10 mA. Steuerölzufuhr und Steuerölrückführung erfolgen extern. Dieses konkrete Ventil besitzt NBR-Dichtungen.
