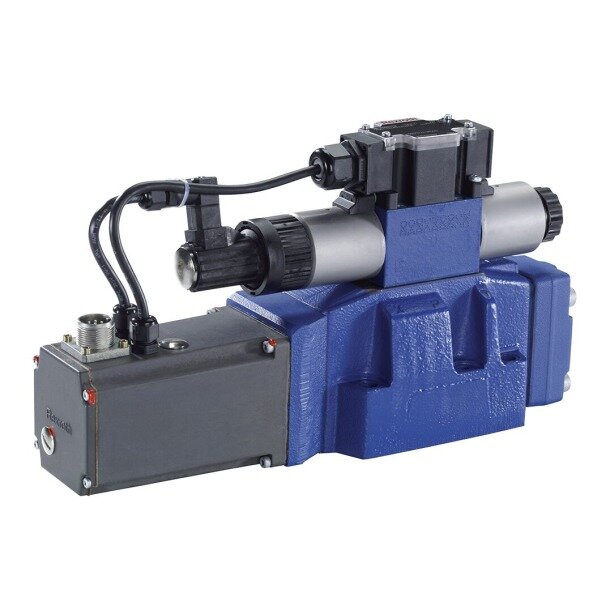

Regel-Wegeventil 4WRTE 10 V25L-4X/6EG24TK31/A5M

Das Bosch Bosch R. Regel-Wegeventil 4WRTE 10 V25L-4X/6EG24TK31/A5M (Materialnummer R901134044) ist ein vorgesteuertes 4-Wege-Regelventil der Nenngröße 10 mit elektrischer Wegrückführung des Hauptsteuerschiebers und integrierter Elektronik. Das Schiebersymbol V bestimmt die Zuordnung der Steuerkanten. Das proportionale Pilotventil erzeugt abhängig vom Sollwert den Steuerdruck für die Hauptstufe; der Wegaufnehmer meldet die tatsächliche Hauptschieberposition an den geschlossenen Regelkreis zurück. Dieses konkrete Ventil gehört zur Geräteserie 4X. Die Volumenstromkennlinie ist linear ausgeführt. Der Typschlüssel legt für dieses Ventil einen Nennvolumenstrom von 25 l/min bei Δp = 5 bar je Steuerkante fest. Die integrierte Elektronik arbeitet mit 24 V DC. Der Anschluss K31 verwendet einen Gerätestecker nach DIN EN 175201-804; der Gegenstecker ist separat zu bestellen. Die analoge Schnittstelle verarbeitet Soll- und Istwerte von ±10 V und besitzt einen Freigabeeingang. Die Steuerölzufuhr erfolgt extern, die Steuerölrückführung intern. Dieses konkrete Ventil besitzt NBR-Dichtungen.
