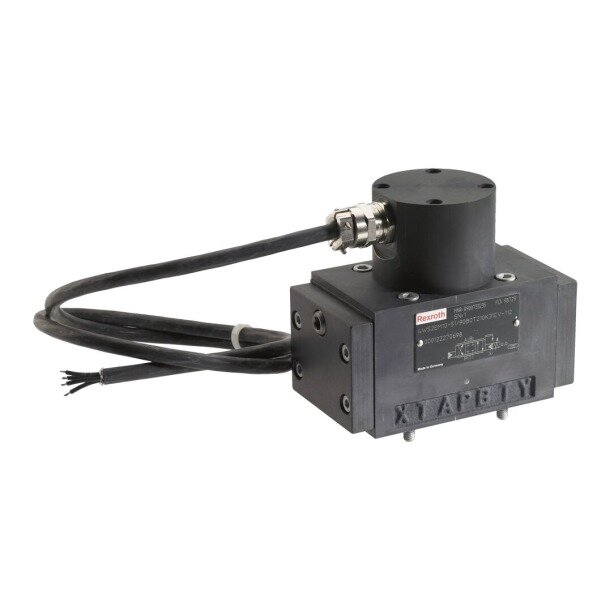

Servo-Wegeventil 4WSE2ED10-5X/45B13-210K31EV

Das Bosch Bosch R. Servo-Wegeventil 4WSE2ED10-5X/45B13-210K31EV (Materialnummer R900963739) ist ein elektrisch betätigtes, zweistufiges 4-Wege-Servoventil der Nenngröße 10 mit mechanischer und elektrischer Rückführung und austauschbarer Steuerbuchse. Die Düsen-Prallplatten-Vorstufe setzt das elektrische Führungssignal in eine hydraulische Druckdifferenz um; der Hauptsteuerschieber dosiert damit Richtung und Volumenstrom, während die Rückführung seine Stellung gegenüber dem Sollwert stabilisiert. Für dieses konkrete Ventil legt die Volumenstromkennung 45 einen Nennvolumenstrom von 45 l/min bei 70 bar Ventildruckdifferenz fest; der zulässige Eingangsdruckbereich der ersten Stufe reicht von 10 bis 210 bar. Es gehört zur Geräteserie 5X und ist für den Plattenaufbau ausgeführt. Steuerölzufuhr und Steuerölrückführung erfolgen extern. Die integrierte Ansteuerelektronik verarbeitet einen Stromsollwert von ±10 mA. Der Anschluss K31 verwendet einen Gerätestecker nach EN 175201-804; der Gegenstecker ist separat zu bestellen. Die Überdeckungskennung E steht für eine negative Steuerschieberüberdeckung von 0 bis 0,5 % des Nennhubs. FKM-Dichtungen machen diese Ausführung für Mineralöle HL und HLP nach DIN 51524 geeignet.
