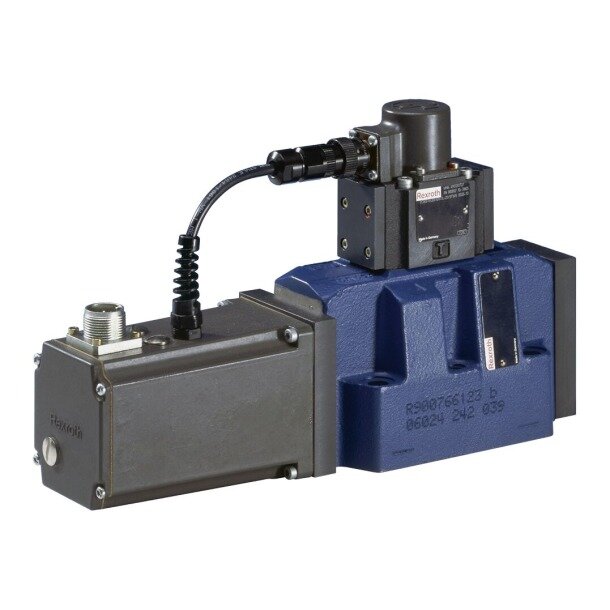

Servo-Wegeventil 4WSE3E16V200E2X/VPT9/24K31A1

Das Bosch Bosch R. Servo-Wegeventil 4WSE3E16V200E2X/VPT9/24K31A1 (Materialnummer R901398789) ist ein elektrisch betätigtes, dreistufiges 4-Wege-Servoventil der Nenngröße 16 mit integrierter Regelelektronik. Die Servoventil-Vorstufe erzeugt den Steuerdruck für den Hauptsteuerschieber; dessen elektrische Wegrückführung schließt den Positionsregelkreis und ermöglicht eine hochdynamische, reproduzierbare Dosierung von Bewegungsrichtung und Volumenstrom. Der Hauptsteuerschieber V arbeitet mit symmetrischen Steuerflächen. Die Volumenstromkennzahl 200 entspricht 200 l/min bei 70 bar Ventildruckdifferenz. Dieses konkrete Ventil gehört zur Geräteserie 2X; die Druckstufe 9 begrenzt den Betriebsdruck auf 315 bar. Die Steuerschieberüberdeckung beträgt 0 bis 0,5 % negativ. Steuerölzufuhr und Steuerölrückführung sind intern ausgeführt. Die Elektronik arbeitet mit 24 V DC und verarbeitet einen analogen Sollwert von ±10 V. Der 7-polige Anschluss K31 ist als Gerätestecker 6 + PE nach EN 175201-804 ohne Gegenstecker ausgeführt. FKM-Dichtungen machen diese Ausführung für Mineralöle HL und HLP nach DIN 51524 geeignet.
