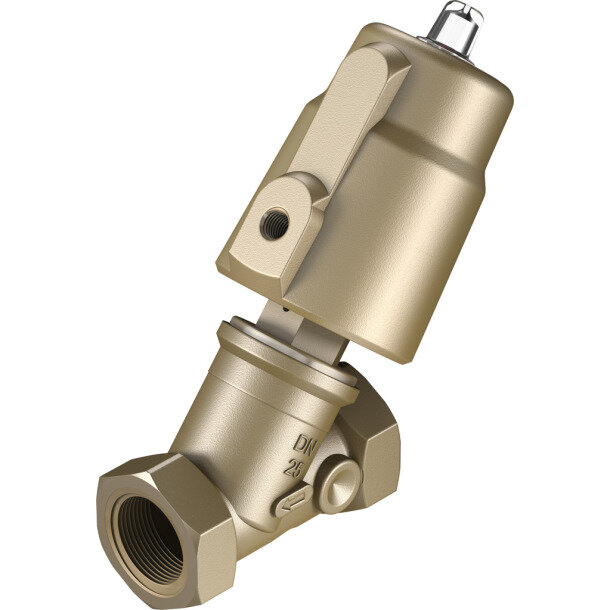

VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Schrägsitzventil

schliessen anzeigen/ausblenden Sidebar

VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Schrägsitzventil

VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Schrägsitzventil

Artikelnummer: 70323811

Hersteller: FESTO

Herstellerartikelnummer: 1002504

EAN: 4052568226053

EUR 132,18 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Abluftfunktion : nicht drosselbar

Befestigungsart : Leitungseinbau

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Dichtprinzip : weich

Einbaulage : beliebig

Konstruktiver Aufbau : Sitzventil mit Kolbenantrieb

Leitungsanschluss : Gewindemuffe G1 nach DIN ISO 228

Pneumatischer Anschluss : Innengewinde G1/8

Steuerart : fremdgesteuert

Symbol : 00991367

Ventilfunktion : 2/2 geschlossen monostabil

Werkstoff Sitzdichtung : PTFE

Werkstoff Spindeldichtung : NBR

Werkstoff-Hinweis : RoHS konform

Betätigungsart : pneumatisch

Durchflussrichtung : Über Ventilsitz, für gasförmige Medien

Korrosionsbeständigkeitsklasse KBK : 1 - niedrige Korrosionsbeanspruchung

Medium : gefilterte Druckluft, Filterfeinheit 200 µm

Rückstellart : mechanische Feder

Strömungsrichtung : nicht reversibel

Werkstoff Antriebsgehäuse : Messing

Werkstoff Armaturgehäuse : Rotguss

Werkstoffnummer Armaturgehäuse : CC499K

Beschreibung

Datenblatt

Schrägsitzventil VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Pneumatisch betätigtes Schrägsitzventil in Rotguss. Übersitzausführung, Sicherheitsstellung geschlossen, G-Gewinde, Nennweite 1". Konstruktiver Aufbau=Sitzventil mit Kolbenantrieb, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbausch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Schrägsitzventil 61 KB

zuletzt gesehen

Duis autem vel eum iriure dolor in hendrerit in vulputate

VZXF-L-M22C-M-A-G34-160-H3B1-50-16 Schrägsitzventil

VZXF-L-M22C-M-A-G34-160-H3B1-50-16 Schrägsitzventil

EUR 121,26 *

Produktvergleich
