VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 Schrägsitzventil

schliessen anzeigen/ausblenden Sidebar

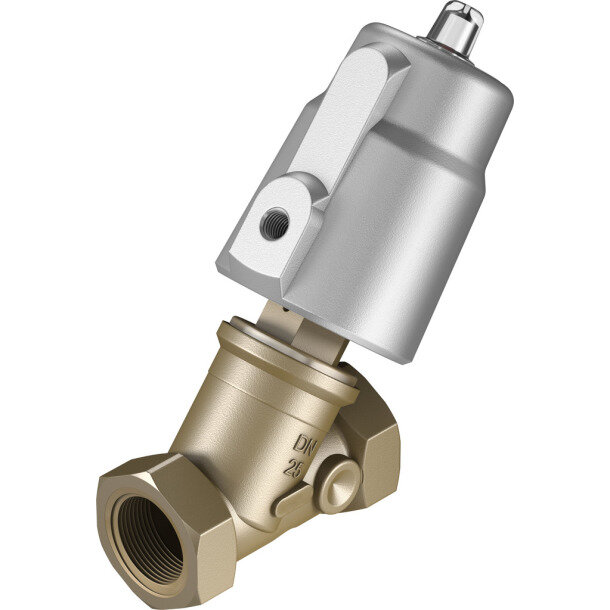

VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 Schrägsitzventil

VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 Schrägsitzventil

Artikelnummer: 70323886

Hersteller: FESTO

Herstellerartikelnummer: 3536436

EAN: 4052568270421

EUR 527,89 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~2 Wochen

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Abluftfunktion : nicht drosselbar

Befestigungsart : Leitungseinbau

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Dichtprinzip : weich

Einbaulage : beliebig

Konstruktiver Aufbau : Sitzventil mit Kolbenantrieb

Leitungsanschluss : Gewindemuffe G2 nach DIN ISO 228

Pneumatischer Anschluss : Innengewinde G1/8

Steuerart : fremdgesteuert

Symbol : 00991367

Ventilfunktion : 2/2 geschlossen monostabil

Werkstoff Sitzdichtung : PTFE

Werkstoff Spindeldichtung : PTFE

Werkstoff-Hinweis : RoHS konform

Betätigungsart : pneumatisch

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Druckgeräte-Richtlinie

Durchflussrichtung : Unter Ventilsitz, für gasförmige und flüssige Medien

Korrosionsbeständigkeitsklasse KBK : 0 - keine Korrosionsbeanspruchung

Medium : neutrale Flüssigkeiten

Rückstellart : mechanische Feder

Strömungsrichtung : nicht reversibel

Werkstoff Antriebsgehäuse : Aluminium

Werkstoff Armaturgehäuse : Rotguss

Werkstoffnummer Armaturgehäuse : CC499K

Beschreibung

Datenblatt

Schrägsitzventil VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 Pneumatisch betätigtes Schrägsitzventil in Rotguss. Untersitzausführung, Sicherheitsstellung geschlossen, G-Gewinde, Nennweite 2". Konstruktiver Aufbau=Sitzventil mit Kolbenantrieb, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbaumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für VZXF-L-M22C-M-B-G2-430-M1-H3ALT-80-5 Schrägsitzventil 63 KB
