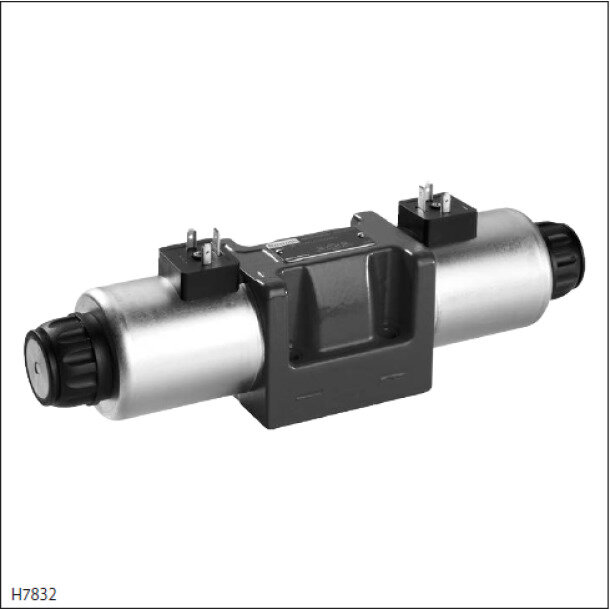

Wege-Schieberventil 4WE 10 EB5X/EW230RN9DK6L/M

Das Bosch Bosch R. Wege-Schieberventil 4WE 10 EB5X/EW230RN9DK6L/M (Materialnummer R901432165) ist ein direktgesteuertes Wege-Schieberventil der Nenngröße 10 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol EB legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 2 Schaltstellungen. Eine Rückstellfeder führt den Steuerschieber nach Wegfall der Betätigung in seine Grundstellung zurück. Der Hochleistungs-Nassankermagnet mit abziehbarer Spule arbeitet mit 230 V AC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Schaltung ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen zentralen Steckanschluss DK6L mit Statusanzeige. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 120 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit NBR-Dichtungen ausgestattet.
