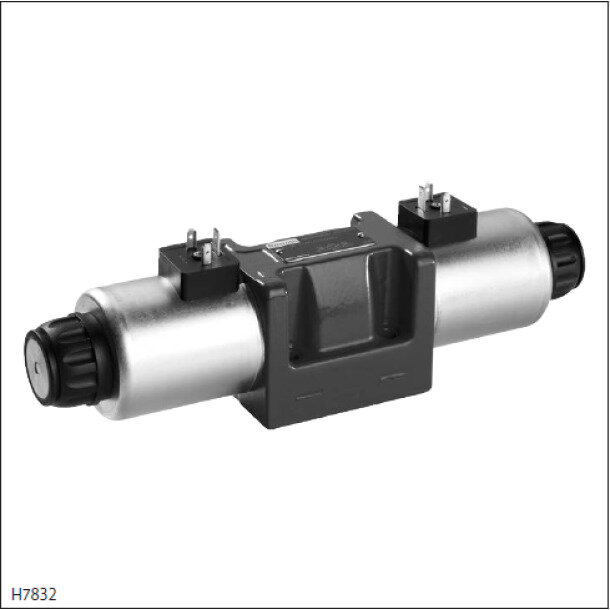

Wege-Schieberventil 4WE 10 F5X/EG205N9K4/M

Das Bosch Bosch R. Wege-Schieberventil 4WE 10 F5X/EG205N9K4/M (Materialnummer R901348764) ist ein direktgesteuertes Wege-Schieberventil der Nenngröße 10 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol F legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 3 Schaltstellungen. Rückstellfedern zentrieren den Steuerschieber in der Mittelstellung. Der Hochleistungs-Nassankermagnet mit abziehbarer Spule arbeitet mit 205 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Schaltung ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 160 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit NBR-Dichtungen ausgestattet.
