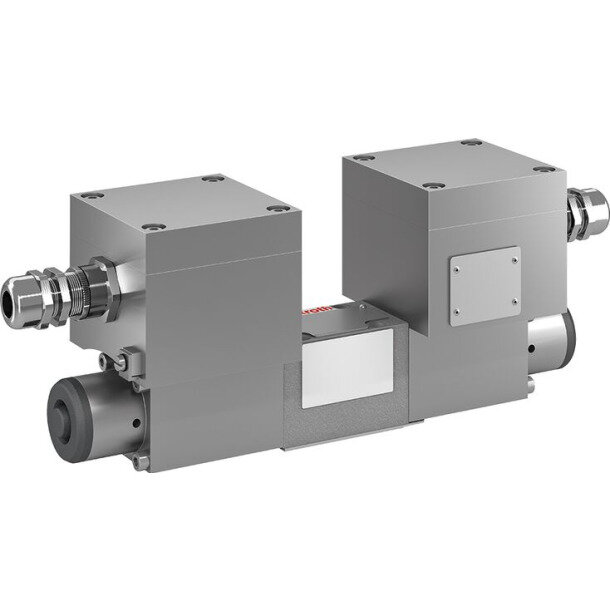

Wege-Schieberventil 4WE 6 JB6X/BG24NXDZ2/B10V

Das Bosch Bosch R. Wege-Schieberventil 4WE 6 JB6X/BG24NXDZ2/B10V (Materialnummer R901248028) ist ein direktgesteuertes Wege-Schieberventil der Nenngröße 6 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol JB legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 2 Schaltstellungen. Eine Rückstellfeder führt den Steuerschieber nach Wegfall der Betätigung in seine Grundstellung zurück. Der Nassankermagnet arbeitet mit 24 V DC. Der elektrische Anschluss erfolgt über den Zentralanschluss XDZ2. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 80 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit FKM-Dichtungen ausgestattet. Eine Einsteckdrossel mit 1 mm Durchmesser begrenzt den Steuer- beziehungsweise Schaltvolumenstrom.
