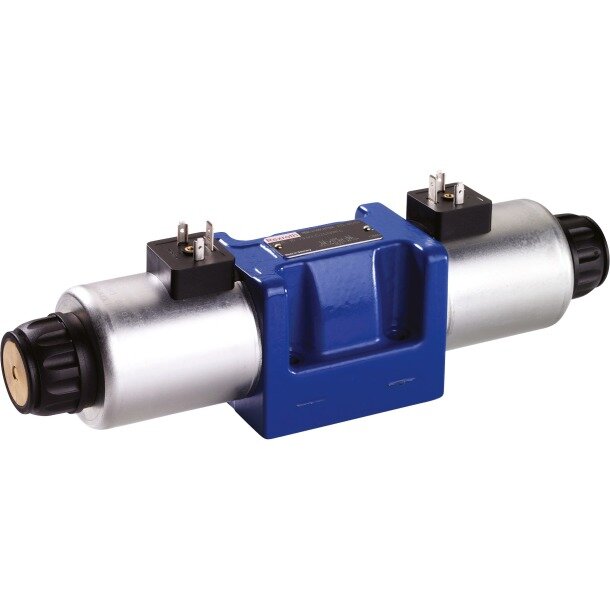

Wege-Schieberventil 5-4WE 10 D5X/OFEG110N9K4QSABG24W/M

Das Bosch Bosch R. Wege-Schieberventil 5-4WE 10 D5X/OFEG110N9K4QSABG24W/M (Materialnummer R901381373) ist ein Fünfkammer-Wege-Schieberventil der Nenngröße 10 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol D legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 2 Schaltstellungen. Die fünf voneinander getrennten Gehäusekammern reduzieren hydraulische Wechselwirkungen zwischen den Schieberräumen und erlauben die erhöhte Druckstufe dieser Ausführung. Der Steuerschieber arbeitet ohne Federrückstellung und wird in den Schaltlagen gerastet. Der Hochleistungs-Nassankermagnet mit abziehbarer Spule arbeitet mit 110 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Schaltung ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 420 bar und ein maximaler Volumenstrom von 150 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit NBR-Dichtungen ausgestattet. Die integrierte Schieberstellungsüberwachung besitzt eine Stellungsüberwachung für die Schaltlagen a und b.
