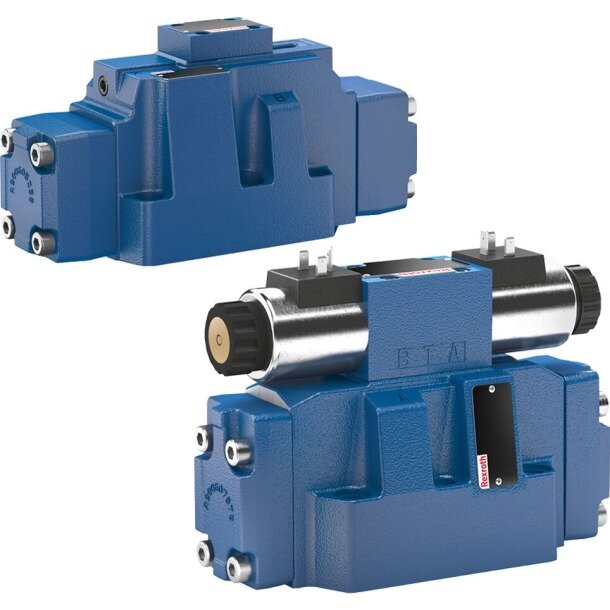

Wege-Schieberventil H-4WEH 25 HD6X/OF6EG24N9ETS2K4/B10D3V

Das Bosch Bosch R. Wege-Schieberventil H-4WEH 25 HD6X/OF6EG24N9ETS2K4/B10D3V (Materialnummer R901072462) ist ein elektrohydraulisch betätigtes, vorgesteuertes 4-Wege-Schieberventil der Nenngröße 25 für den Plattenaufbau nach ISO 4401. Die Vorsteuerstufe verschiebt den Hauptsteuerschieber; das Schaltsymbol D bestimmt dabei die Verbindungen zwischen Druck-, Tank- und Verbraucheranschlüssen. Der Hauptschieber wird hydraulisch zentriert beziehungsweise in die Endlage geführt. Das Vorsteuerventil 6E ist ein direktgesteuertes Hochleistungsventil mit Nassankermagnet und abziehbarer Spule für 24 V DC. Die verdeckte Handhilfsbetätigung N9 erlaubt das manuelle Schalten der Vorsteuerstufe. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Steueröl wird intern zugeführt und intern zum Tank zurückgeführt. Für dieses konkrete Ventil gelten ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 650 l/min; die Leistungsgrenze ist zusätzlich vom Schaltsymbol abhängig. Das Produkt besitzt FKM-Dichtungen. Eine Einsteckdrossel mit 1 mm Durchmesser begrenzt den Steuer- beziehungsweise Schaltvolumenstrom. Die Schaltzeit wird als Ablaufsteuerung eingestellt. Ein Druckreduzierventil D3 begrenzt den Druck der Vorsteuerstufe.
