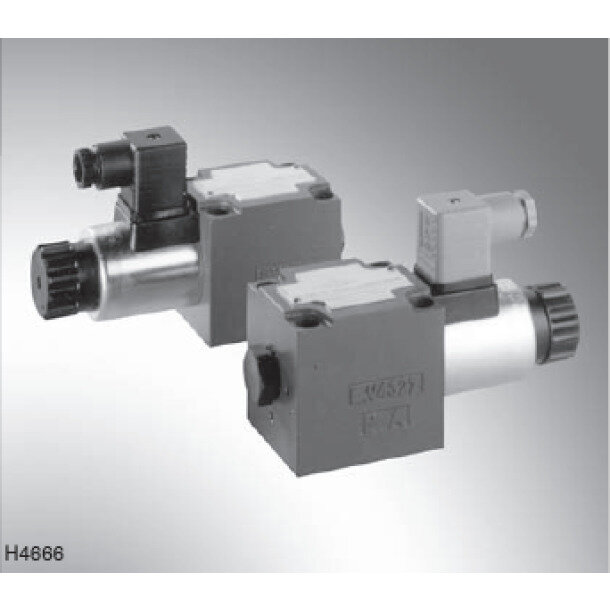

Wege-Sitzventil M-3SED 10 CK1X/350CG110N9K4QMBG24/B22V

Das Bosch Bosch R. Wege-Sitzventil M-3SED 10 CK1X/350CG110N9K4QMBG24/B22V (Materialnummer R901423314) ist ein direktgesteuertes, magnetbetätigtes 3/2-Wege-Ventil der Nenngröße 10. Das druckausgeglichene Sitzelement wird von einem Nassankermagneten mit abziehbarer Spule direkt betätigt; die gesperrte Verbindung wird sitzdicht geschlossen und alle Hauptanschlüsse dürfen entsprechend dem Schaltsymbol mit Betriebsdruck beaufschlagt werden. Symbol C kennzeichnet die stromlos geschlossene 3/2-Funktion: In Grundstellung ist P gesperrt und A zum Tank T entlastet; bei Betätigung wird P mit A verbunden. Beim Umschalten sind P, A und T konstruktionsbedingt nur sehr kurz gleichzeitig verbunden; Anschluss T muss deshalb funktionsgerecht angeschlossen bleiben. Dieses Produkt gehört zur Geräteserie 1X, ist für den Plattenaufbau nach ISO 4401-05-04-0-05 vorgesehen und laut Typschlüssel bis 350 bar sowie bis 40 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 110 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Umschaltung ohne elektrische Ansteuerung. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Ein induktiver Stellungsschalter überwacht berührungslos die Schaltstellung b. Die Einsteckdrossel B22 mit 2,2 mm Bohrung begrenzt den Volumenstrom am Anschluss P. Dieses konkrete Ventil besitzt FKM-Dichtungen.
