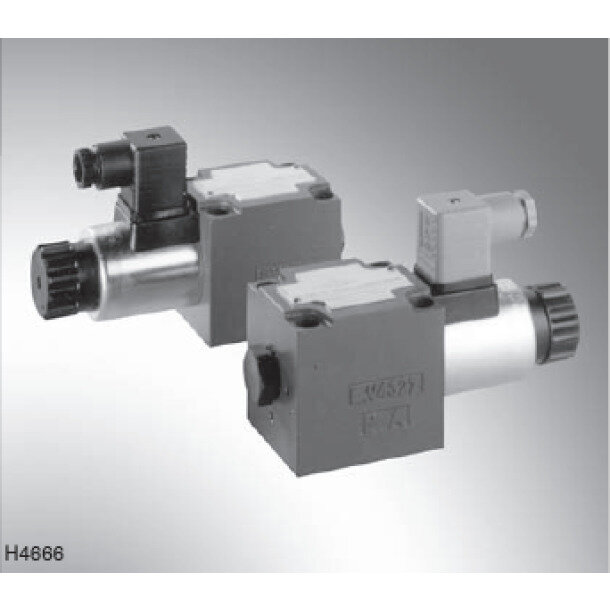

Wege-Sitzventil M-3SED 10 CK1X/350CG24K4/B18

Das Bosch Bosch R. Wege-Sitzventil M-3SED 10 CK1X/350CG24K4/B18 (Materialnummer R901254655) ist ein direktgesteuertes, magnetbetätigtes 3/2-Wege-Ventil der Nenngröße 10. Das druckausgeglichene Sitzelement wird von einem Nassankermagneten mit abziehbarer Spule direkt betätigt; die gesperrte Verbindung wird sitzdicht geschlossen und alle Hauptanschlüsse dürfen entsprechend dem Schaltsymbol mit Betriebsdruck beaufschlagt werden. Symbol C kennzeichnet die stromlos geschlossene 3/2-Funktion: In Grundstellung ist P gesperrt und A zum Tank T entlastet; bei Betätigung wird P mit A verbunden. Beim Umschalten sind P, A und T konstruktionsbedingt nur sehr kurz gleichzeitig verbunden; Anschluss T muss deshalb funktionsgerecht angeschlossen bleiben. Dieses Produkt gehört zur Geräteserie 1X, ist für den Plattenaufbau nach ISO 4401-05-04-0-05 vorgesehen und laut Typschlüssel bis 350 bar sowie bis 40 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 24 V DC. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Die Einsteckdrossel B18 mit 1,8 mm Bohrung begrenzt den Volumenstrom am Anschluss P. Dieses konkrete Ventil besitzt NBR-Dichtungen.
