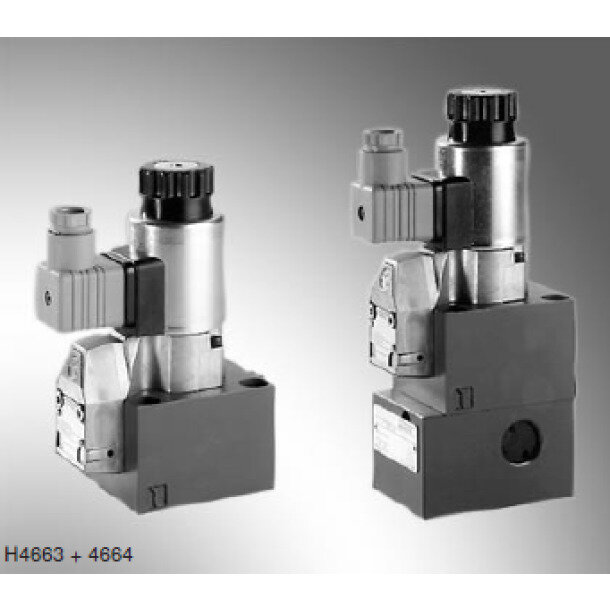

Wege-Sitzventil M-3SEW 10 C1X/420MG96N9K4/B12V

Das Bosch Bosch R. Wege-Sitzventil M-3SEW 10 C1X/420MG96N9K4/B12V (Materialnummer R900991981) ist ein direktgesteuertes, magnetbetätigtes 3/2-Wege-Ventil der Nenngröße 10. Der druckausgeglichene, gehärtete Ventilsitz wird über einen Hochleistungs-Luftspaltmagneten betätigt; dadurch schließt der jeweils gesperrte Anschluss sitzdicht und das Ventil bleibt auch nach längeren Stillstandszeiten unter Druck sicher schaltbar. Symbol C kennzeichnet die stromlos geschlossene 3/2-Funktion: In Grundstellung ist P gesperrt und A zum Tank T entlastet; bei Betätigung wird P mit A verbunden. Beim Umschalten sind P, A und T konstruktionsbedingt nur sehr kurz gleichzeitig verbunden; Anschluss T muss deshalb funktionsgerecht angeschlossen bleiben. Dieses Produkt gehört zur Geräteserie 1X, ist für den Plattenaufbau nach ISO 4401-05-04-0-05 vorgesehen und laut Typschlüssel bis 420 bar sowie bis 40 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 96 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Umschaltung ohne elektrische Ansteuerung. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Die Einsteckdrossel B12 mit 1,2 mm Bohrung begrenzt den Volumenstrom am Anschluss P. Dieses konkrete Ventil besitzt FKM-Dichtungen.
