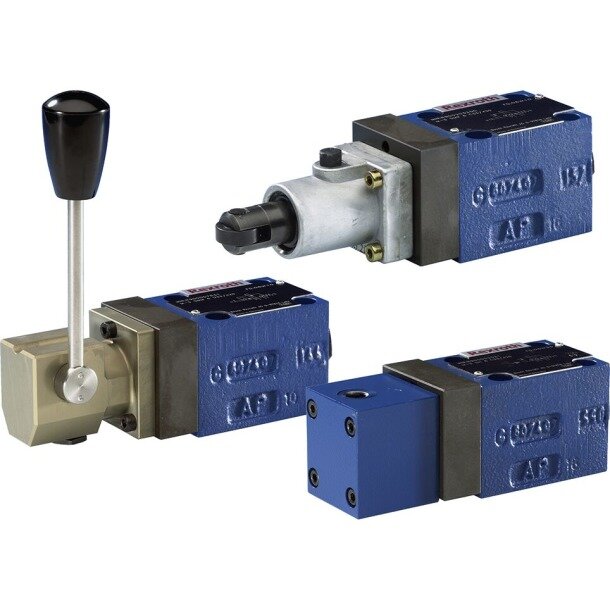

Wege-Sitzventil M-3SMM 6 C3X/F420QMAG24V

Das Bosch Bosch R. Wege-Sitzventil M-3SMM 6 C3X/F420QMAG24V (Materialnummer R901355663) ist ein direktgesteuertes 3/2-Wege-Ventil der Nenngröße 6 und wird manuell über einen Handhebel betätigt. Das druckausgeglichene Sitzelement schaltet Start, Stopp und Richtung des Volumenstroms ohne elektrische Hauptbetätigung; gesperrte Verbindungen werden sitzdicht geschlossen und bleiben auch nach längerer Druckbeaufschlagung zuverlässig schaltbar. Symbol C kennzeichnet die stromlos geschlossene 3/2-Funktion: In Grundstellung ist P gesperrt und A zum Tank T entlastet; bei Betätigung wird P mit A verbunden. Die Rastung F hält die gewählte Schaltstellung nach dem Betätigen mechanisch fest. Wegen der kurzen negativen Überdeckung während des Umschaltens muss der Tankanschluss T angeschlossen bleiben. Das Ventil gehört zur Geräteserie 3X, besitzt das Plattenanschlussbild nach DIN 24340 Form A und ist bis 420 bar sowie bis 25 l/min einsetzbar. Die abziehbare Magnetspule trägt die Nennspannung 24 V DC. Ein induktiver Stellungsschalter überwacht berührungslos die Schaltstellung a. Dieses konkrete Ventil besitzt FKM-Dichtungen.
