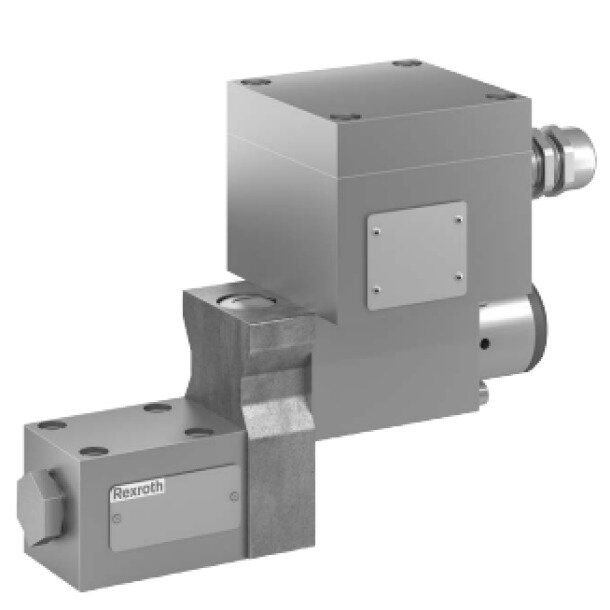

Wege-Sitzventil M-4SE 6 D6X/420LG24NXDZ2/B12V

Das Bosch Bosch R. Wege-Sitzventil M-4SE 6 D6X/420LG24NXDZ2/B12V (Materialnummer R901205337) ist ein direktgesteuertes, magnetbetätigtes 4/2-Wege-Ventil der Nenngröße 6 für den Einsatz in explosionsgefährdeten Bereichen. Die Ausführung XD besitzt einen druckfest gekapselten Hochleistungsmagneten; der elektrische Anschluss erfolgt über die Klemmenbox Z2 mit Kabelverschraubung, und die 24-V-DC-Spule kann über die Notbetätigung auch ohne Erregung geschaltet werden. Das Sitzelement sperrt den geschlossenen Strömungsweg leckagefrei und bleibt auch nach längeren Stillstandszeiten unter Druck sicher schaltbar. Die Ausführung mit Symbol D nutzt eine Plus-1-Stufe für die 4/2-Funktion: Sie wechselt zwischen P–B/A–T und P–A/B–T; das Symbol legt die Zuordnung von Grund- und Schaltstellung fest. Dieses konkrete Ventil gehört zur Geräteserie 6X, verwendet FKM-Dichtungen, besitzt das Plattenanschlussbild DIN 24340 Form A und ist bis 420 bar sowie bis 12 l/min zugelassen. Die Einsteckdrossel B12 mit 1,2 mm Bohrung begrenzt den Volumenstrom am Anschluss P.
