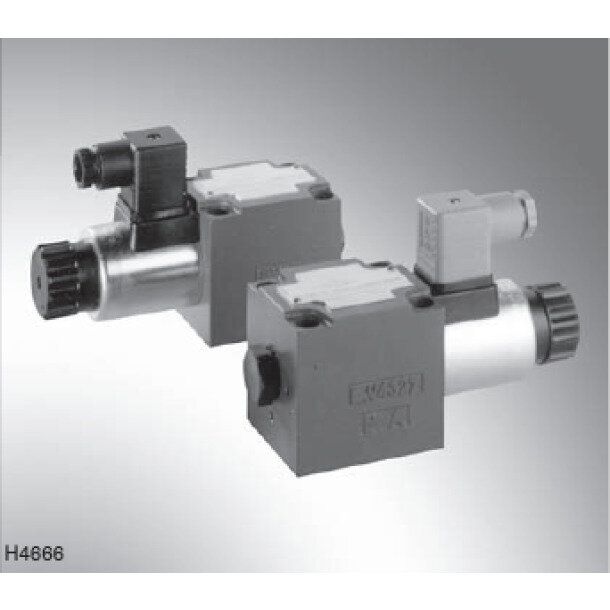

Wege-Sitzventil M-4SED 10 D1X/350CG24K4

Das Bosch Bosch R. Wege-Sitzventil M-4SED 10 D1X/350CG24K4 (Materialnummer R901203731) ist ein direktgesteuertes, magnetbetätigtes 4/2-Wege-Ventil der Nenngröße 10. Das druckausgeglichene Sitzelement wird von einem Nassankermagneten mit abziehbarer Spule direkt betätigt; die gesperrte Verbindung wird sitzdicht geschlossen und alle Hauptanschlüsse dürfen entsprechend dem Schaltsymbol mit Betriebsdruck beaufschlagt werden. Die Ausführung mit Symbol D nutzt eine Plus-1-Stufe für die 4/2-Funktion: Sie wechselt zwischen P–B/A–T und P–A/B–T; das Symbol legt die Zuordnung von Grund- und Schaltstellung fest. Dieses Produkt gehört zur Geräteserie 1X, ist für den Plattenaufbau nach ISO 4401-05-04-0-05 vorgesehen und laut Typschlüssel bis 350 bar sowie bis 40 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 24 V DC. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Dieses konkrete Ventil besitzt NBR-Dichtungen.
