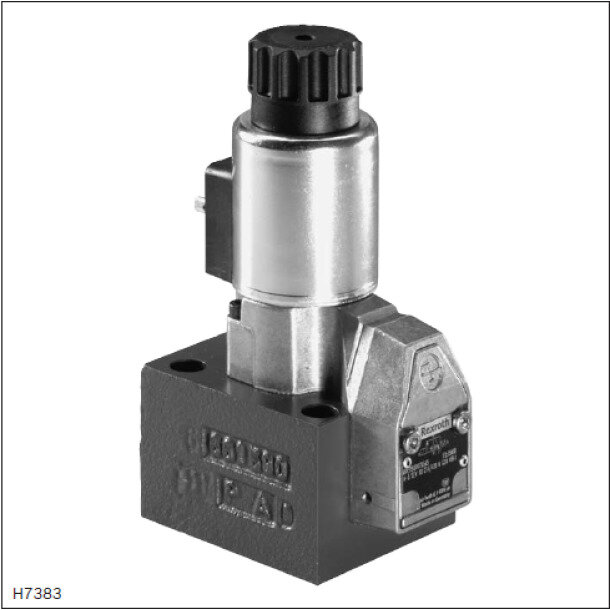

Wege-Sitzventil M-4SEW 6 Y3X/420MG110N9K4QMAG24

Das Bosch Bosch R. Wege-Sitzventil M-4SEW 6 Y3X/420MG110N9K4QMAG24 (Materialnummer R901388329) ist ein direktgesteuertes, magnetbetätigtes 4/2-Wege-Ventil der Nenngröße 6. Der druckausgeglichene, gehärtete Ventilsitz wird über einen Hochleistungs-Luftspaltmagneten betätigt; dadurch schließt der jeweils gesperrte Anschluss sitzdicht und das Ventil bleibt auch nach längeren Stillstandszeiten unter Druck sicher schaltbar. Die Ausführung mit Symbol Y nutzt eine Plus-1-Stufe für die 4/2-Funktion: Sie wechselt zwischen P–B/A–T und P–A/B–T; das Symbol legt die Zuordnung von Grund- und Schaltstellung fest. Dieses Produkt gehört zur Geräteserie 3X, ist für den Plattenaufbau nach ISO 4401-03-02-0-05 vorgesehen und laut Typschlüssel bis 420 bar sowie bis 25 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 110 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Umschaltung ohne elektrische Ansteuerung. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Ein induktiver Stellungsschalter überwacht berührungslos die Schaltstellung a. Dieses konkrete Ventil besitzt NBR-Dichtungen.
