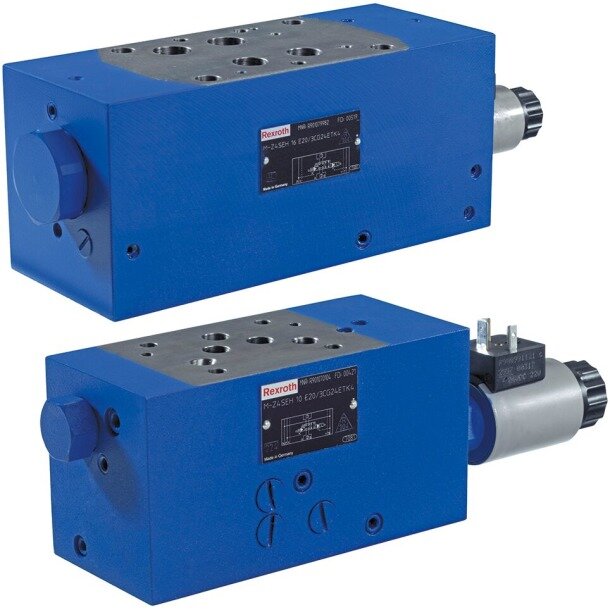

Wege-Sitzventil M-Z4SEH 10 E2X/3CG24N9XTK4/N

Das Bosch Bosch R. Wege-Sitzventil M-Z4SEH 10 E2X/3CG24N9XTK4/N (Materialnummer R901335442) ist ein elektrohydraulisch betätigtes, vorgesteuertes 4/2-Wege-Zwischenplattenventil der Nenngröße 10. Die 3/2-Wege-Pilotstufe KSDE ist bei Symbol E stromlos offen und schaltet die Haupt-Sitzstufe; je nach Schaltlage werden die definierten Kanäle zwischen Komponenten- und Plattenseite sitzdicht gesperrt oder freigegeben. Das Steueröl wird extern über X zugeführt und intern über T zurückgeführt. Das Produkt gehört zur Geräteserie 2X, besitzt das Anschlussbild ISO 4401-05-05-0-05 und ist für maximal 315 bar sowie 140 l/min ausgelegt. Die abziehbare Magnetspule trägt die Nennspannung 24 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Umschaltung ohne elektrische Ansteuerung. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Dieses konkrete Ventil ist mit NBR-Dichtungen ausgestattet.
