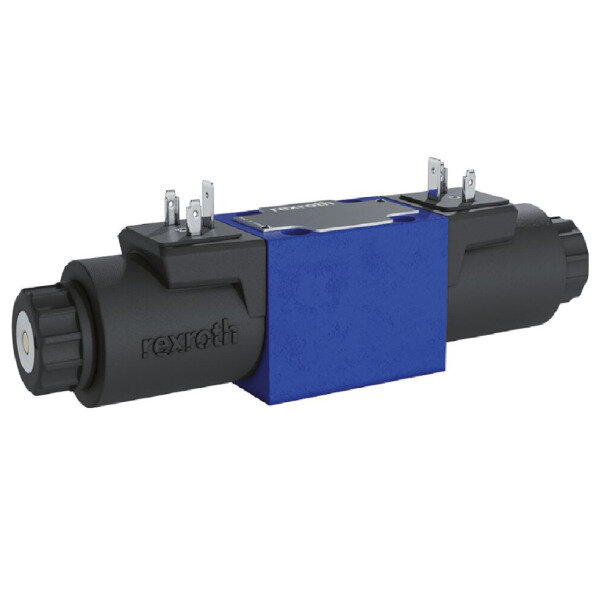

Wegeschieberventil 4WE 6 C1X/HG24N9K4

Das Bosch Bosch R. Wege-Schieberventil 4WE 6 C1X/HG24N9K4 (Materialnummer R988129090) ist ein direktgesteuertes Wege-Schieberventil der Nenngröße 6 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol C legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 2 Schaltstellungen. Eine Rückstellfeder führt den Steuerschieber nach Wegfall der Betätigung in seine Grundstellung zurück. Der Nassankermagnet arbeitet mit 24 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Schaltung ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 80 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit NBR-Dichtungen ausgestattet.
