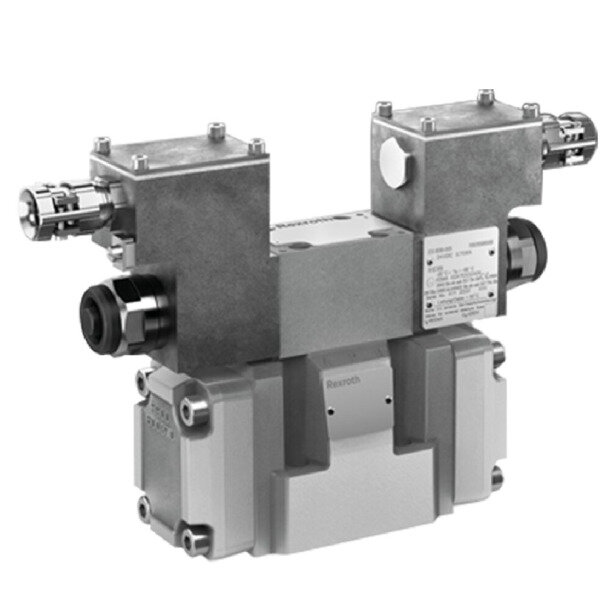

Wegeschieberventil H-4WEH25J6X/6EG24NXEETZ2/B10D3V

Das Bosch Bosch R. Wege-Schieberventil H-4WEH25J6X/6EG24NXEETZ2/B10D3V (Materialnummer R901579096) ist ein elektrohydraulisch betätigtes, vorgesteuertes 4-Wege-Schieberventil der Nenngröße 25 für den Plattenaufbau nach ISO 4401. Die Vorsteuerstufe verschiebt den Hauptsteuerschieber; das Schaltsymbol J bestimmt dabei die Verbindungen zwischen Druck-, Tank- und Verbraucheranschlüssen. Federn zentrieren den Hauptschieber beziehungsweise führen ihn nach Wegfall des Steuersignals in die Ausgangslage zurück. Das Vorsteuerventil 6E ist ein direktgesteuertes Hochleistungsventil mit Nassankermagnet und abziehbarer Spule für 24 V DC. Steueröl wird intern zugeführt und intern zum Tank zurückgeführt. Für dieses konkrete Ventil gelten ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 650 l/min; die Leistungsgrenze ist zusätzlich vom Schaltsymbol abhängig. Das Produkt besitzt FKM-Dichtungen. Eine Einsteckdrossel mit 1 mm Durchmesser begrenzt den Steuer- beziehungsweise Schaltvolumenstrom. Ein Druckreduzierventil D3 begrenzt den Druck der Vorsteuerstufe.
