Wegesitzventil M-3SED6UK1X/350CG24N9K4

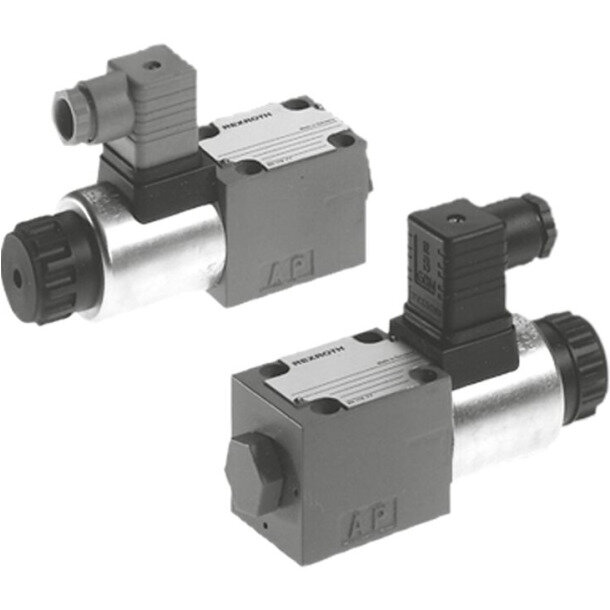

Das Bosch Bosch R. Wege-Sitzventil M-3SED6UK1X/350CG24N9K4 (Materialnummer R900052621) ist ein direktgesteuertes, magnetbetätigtes 3/2-Wege-Ventil der Nenngröße 6. Das druckausgeglichene Sitzelement wird von einem Nassankermagneten mit abziehbarer Spule direkt betätigt; die gesperrte Verbindung wird sitzdicht geschlossen und alle Hauptanschlüsse dürfen entsprechend dem Schaltsymbol mit Betriebsdruck beaufschlagt werden. Symbol U kennzeichnet die stromlos offene 3/2-Funktion: In Grundstellung ist P mit A verbunden; bei Betätigung wird der Pumpenanschluss gesperrt und A zum Tank T entlastet. Beim Umschalten sind P, A und T konstruktionsbedingt nur sehr kurz gleichzeitig verbunden; Anschluss T muss deshalb funktionsgerecht angeschlossen bleiben. Dieses Produkt gehört zur Geräteserie 1X, ist für den Plattenaufbau nach ISO 4401-03-02-0-05 vorgesehen und laut Typschlüssel bis 350 bar sowie bis 25 l/min ausgelegt; die zulässige Einsatzgrenze ist zusätzlich vom Schaltsymbol und Druckniveau an den einzelnen Anschlüssen abhängig. Die abziehbare Magnetspule trägt die Nennspannung 24 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Umschaltung ohne elektrische Ansteuerung. Der elektrische Einzelanschluss K4 ist für einen Gerätestecker nach DIN EN 175301-803 vorgesehen; der Gegenstecker gehört nicht zum Ventil. Dieses konkrete Ventil besitzt NBR-Dichtungen.
