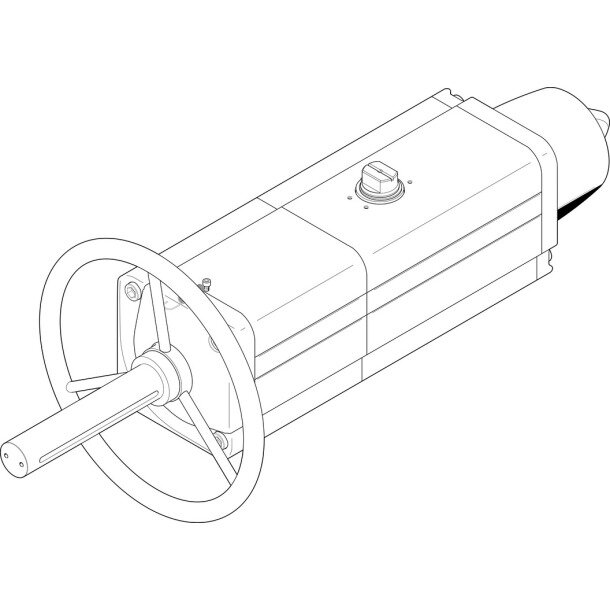

DAPS-0960-090-RS2-F14-MW Schwenkantrieb

Artikelnummer: 70324504

Hersteller: FESTO

Herstellerartikelnummer: 8005068

EAN: 4052568257170

EUR 4.097,17 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~6 Wochen

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

ATEX-Kategorie Gas : II 2G

ATEX-Kategorie Staub : II 2D

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage : beliebig

Flanschbohrbild : F14

Funktionsweise : einfachwirkend

Hinweis zum Verstellbereich der Endlagen : wahlweise eine Endlage verstellbar

Konstruktiver Aufbau : Joch-Kinematik

Norm Anschluss zur Armatur : ISO 5211

Pneumatischer Anschluss : G1/4

Positionserkennung : ohne

Safety Integrity Level (SIL) : bis SIL 2 Low Demand mode

Symbol : 00991266

Typ-Kurzzeichen : DAPS

Ventilanschluss entspricht Norm : VDI/VDE 3845 (NAMUR)

Wellenanschluss : V46

Werkstoff Deckel : Aluminium-Knetlegierung

Werkstoff Dichtungen : PUR

Werkstoff Schrauben : hochlegierter Stahl

Werkstoff Welle : hochlegierter Stahl

Werkstoff-Hinweis : RoHS konform

Werkstoffnummer Welle : 1.4305

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Dämpfung : keine Dämpfung

Ex-Umgebungstemperatur : -50°C <= Ta <= +60°C

Ex-Zündschutzart Gas : Ex h IIC T6...T3 Gb X

Ex-Zündschutzart Staub : Ex h IIIC T85°C...T200°C Db X

Federstärke : 2

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK : 2 - mäßige Korrosionsbeanspruchung

Schließrichtung : rechtsschließend

Werkstoff Gehäuse : Aluminium-Knetlegierung

Beschreibung

Datenblatt

Schwenkantrieb DAPS-0960-090-RS2-F14-MW einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Ausführung mit Handrad. Baugröße Stellantrieb=0960, Flanschbohrbild=F14, Schwenkwinkel=92 deg, Wellenanschluss Tiefe=48,5 mm, Hinweis zum Verstellbereich der Endlagen=wahlweise eine Endlage verstellbaris zum Verstellbereich der Endlagen=wahlweise eine Endlage verstellbar
