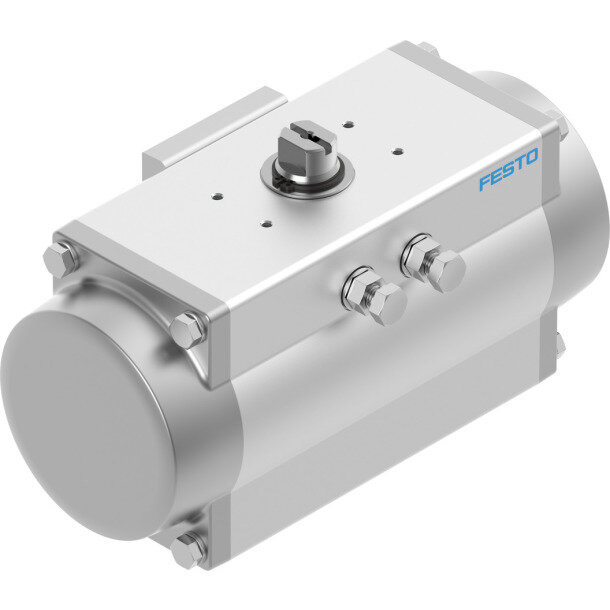

DFPD-160-RP-90-RS60-F0710 Schwenkantrieb

schliessen anzeigen/ausblenden Sidebar

DFPD-160-RP-90-RS60-F0710 Schwenkantrieb

Artikelnummer: 70324582

Hersteller: FESTO

Herstellerartikelnummer: 8048136

EAN: 4052568288020

EUR 282,42 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

ATEX-Kategorie Gas : II 2G

ATEX-Kategorie Staub : II 2D

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage : beliebig

Flanschbohrbild : F0710

Funktionsweise : einfachwirkend

Konstruktiver Aufbau : Zahnstange/Ritzel

Norm Anschluss zur Armatur : ISO 5211

Pneumatischer Anschluss : G1/4

Positionserkennung : optisch

Safety Integrity Level (SIL) : bis SIL 2 High Demand mode

Symbol : 00991266

Typ-Kurzzeichen : DFPD

Ventilanschluss entspricht Norm : VDI/VDE 3845 (NAMUR)

Wellenanschluss : V22

Werkstoff Anschlussplatte : Aluminium-Knetlegierung, eloxiert

Werkstoff Deckel : Alu-Druckguss, beschichtet

Werkstoff Dichtungen : NBR

Werkstoff Feder : Federstahl

Werkstoff Kolbenstange : Aluminium-Druckguss

Werkstoff Lager : POM

Werkstoff Nocke : Edelstahlguss

Werkstoff Schrauben : hochlegierter Stahl rostfrei

Werkstoff Welle : Stahl, vernickelt

Werkstoff-Hinweis : RoHS konform

Werkstoffnummer Anschlussplatte : EN AW-6063-T6

Werkstoffnummer Deckel : EN AC-46100-D

Werkstoffnummer Kolbenstange : EN AC-46100-D

Werkstoffnummer Nocke : 1.4308

Werkstoffnummer Schraube : 1.4301

Werkstoffnummer Welle : 1.0715

Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm : VDI/VDE 3845 Größe AA 1

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Dämpfung : keine Dämpfung

Ex-Umgebungstemperatur : -20°C <= Ta <= +80°C

Ex-Zündschutzart Gas : Ex h IIC T4 Gb X

Ex-Zündschutzart Staub : Ex h IIIC T105°C Db X

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Drehmoment : Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.

Schließrichtung : rechtsschließend

Werkstoff Gehäuse : Aluminium-Knetlegierung, eloxiert

Werkstoffnummer Gehäuse : EN AW-6063-T6

Beschreibung

Datenblatt

Schwenkantrieb DFPD-160-RP-90-RS60-F0710 einfachwirkend, konstruktiver Aufbau Zahnstange-Ritzel, Anschlussbild nach NAMUR VDI/VDE 3845 zur Montage von Magnetventilen, Stellungsrückmeldern und Stellungsreglern, Normanschluss zur Armatur ISO 5211. Baugröße Stellantrieb=160, Flanschbohrbild=F0710, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei 90°=-5 - 5 degStellantrieb=160, Flanschbohrbild=F0710, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei 90°=-5 - 5 deg
