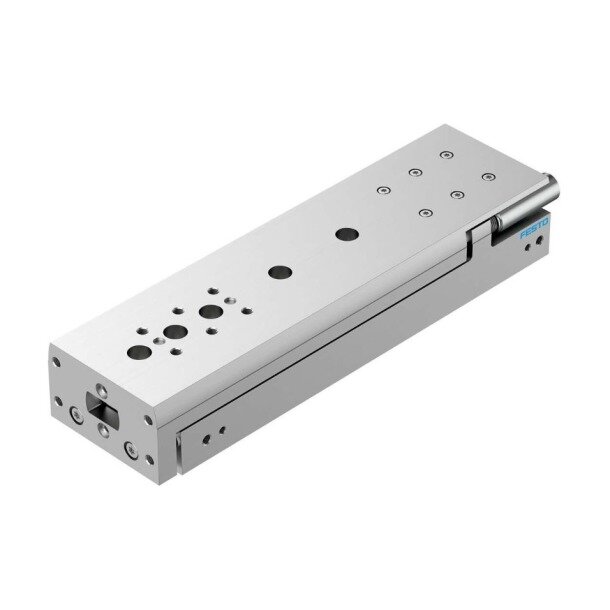

DGST-16-150-Y12A Mini-Schlitten

Artikelnummer: 70320086

Hersteller: FESTO

Herstellerartikelnummer: 8085182

EAN: 4052568450700

EUR 863,79 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Aufprallenergie in den Endlagen : 2 J

Befestigungsart : mit Durchgangsbohrung

Betriebsart der Antriebseinheit : Joch

Betriebsdruck : 08/01/2022 00:00:00 BAR

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Bewegte Masse : 693 g

Einbaulage : beliebig

Funktionsweise : doppeltwirkend

Hub : 150 MM

Konstruktiver Aufbau : Doppelkolben, Joch, Kolbenstange, Schlitten

Max. Geschwindigkeit : 0.8 m/s

Max. Kraft Fy : 960 N

Max. Kraft Fz : 960 N

Max. Moment Mx : 14 Nm

Max. Moment My : 15 Nm

Max. Moment Mz : 15 Nm

Pneumatischer Anschluss : M5

Produktgewicht : 1468 g

Symbol : 00991249

Theoretische Kraft bei 6 bar, Vorlauf : 241 N

Umgebungstemperatur : -10 bis 60 °C

Werkstoff Deckel : Aluminium-Knetlegierung

Werkstoff Dichtungen : HNBR

Werkstoff Kolbenstange : hochlegierter Stahl rostfrei

Werkstoff-Hinweis : RoHS konform

Wiederholgenauigkeit : <= 0,2 mm

Dämpfung : externe hydraulische Dämpfung

Dämpfungslänge : 5 mm

Führung : Kugelumlaufführung

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Justierbarer Endlagenbereich / Länge hinten : 15.5 mm

Justierbarer Endlagenbereich / Länge vorne : 16.9 mm

Kolben-Ø : 16 mm

Korrosionsbeständigkeitsklasse KBK : 1 - niedrige Korrosionsbeanspruchung

Positionserkennung : für Näherungsschalter

Theoretische Kraft bei 6 bar, Rücklauf : 207 N

Werkstoff Führung : POM, TPE-E, hochlegierter Stahl

Werkstoff Gehäuse : Aluminium-Knetlegierung

Beschreibung

Datenblatt

Mini-Schlitten DGST-16-150-Y12A Hub=150 mm, Justierbarer Endlagenbereich / Länge vorne=15,9 mm, Justierbarer Endlagenbereich / Länge hinten=16,2 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für DGST-16-150-Y12A Mini-Schlitten 58 KB

zuletzt gesehen

Duis autem vel eum iriure dolor in hendrerit in vulputate

DGST-10-30-Y12A Mini-Schlitten

EUR 473,28 *

Sperr-Q-Meter FD 16 FA2X/B00V

EUR 1.374,02 *

Wege-Schieberventil 4WMM 6 JA5X/F

EUR 833,46 *

QSLV2-G1/8-6 Mehrfachverteiler

EUR 11,37 *

Produktvergleich

vergleichen
