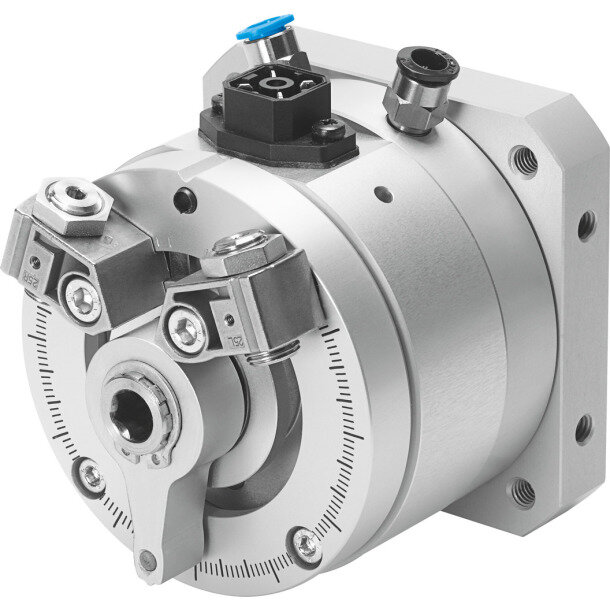

DSMI-40-270-A-B Schwenkantrieb

Artikelnummer: 70324315

Hersteller: FESTO

Herstellerartikelnummer: 561691

EAN: 4052568208868

EUR 1.590,63 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Ausgangssignal : analog

Befestigungsart : mit Innengewinde

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [6:4:4]

Einbaulage Positionieren : beliebig

Einbaulage Soft Stop : horizontal

Elektrischer Anschluss Wegmesssystem : 4-polig

Funktionsweise : doppeltwirkend

Messprinzip Wegmesssystem : analog

Pneumatischer Anschluss : G1/8

Positionserkennung : mit Winkelmesssystem integriert

Schutzart : nach IEC 60529

Typische Positionierzeit Kurzhub, horizontal : 0,25/0,25 s

Typische Positionierzeit Langhub, horizontal : 0,30/0,55 s

Typ-Kurzzeichen : DSMI

Werkstoff Anschlaghebel : eloxiert

Werkstoff Antriebswelle : vernickelt

Werkstoff Festanschlag : Stahl

Werkstoff Messsystemankopplung : TPE-U(PU)

Werkstoff Passfeder : Stahl

Werkstoff Zylinderrohr : Aluminium-Knetlegierung

Werkstoff-Hinwei : Kupfer- und PTFE-frei

CE-Zeichen (siehe Konformitätserklärung) : nach EU-EMV-Richtlinie

Dämpfung : elastische Dämpfungsringe/-platten beidseitig

Dauerschockfestigkeit nach DIN/IEC 68 Teil 2-82 : geprüft nach Schärfegrad 2

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb nicht möglich

Hubreduzierung in den Endlagen : 5 °

kleinster Positionierhub : 15 ° bei Soft Stop

Kolben-Ø : 40 mm

Konstruktiver Aufbau : Schwenkflügel

Korrosionsbeständigkeitsklasse KBK : 0 - keine Korrosionsbeanspruchung

Schwingfestigkeit nach DIN/IEC 68 Teil 2-6 : geprüft nach Schärfegrad 2

unabhängige Linearität : 0,0025

Werkstoff Gehäuse : eloxiert

Werkstoff Gehäuse Messsystem : eloxiert

Werkstoff Schwenkflügel : PET-verstärkt

Werkstoff Steckergehäuse : PA-verstärkt

Beschreibung

Datenblatt

Schwenkantrieb DSMI-40-270-A-B mit integriertem Wegmesssystem. Zusätzliche Abfrage der Endlagenposition mittels Näherungsschalter vom Typ SME/SMT-10F-...-KL möglich. Einstellbereich Schwenkwinkel=0 - 270 deg, Hubreduzierung in den Endlagen=5 °, kleinster Positionierhub=(* 5° bei Positionieren, * 15° bei Soft Stop), Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 272 degPositionierhub=(* 5° bei Positionieren, * 15° bei Soft Stop), Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 272 deg
