VPWP-10-L-5-Q-10-E-G-EX1 Proportional-Wegeventil

schliessen anzeigen/ausblenden Sidebar

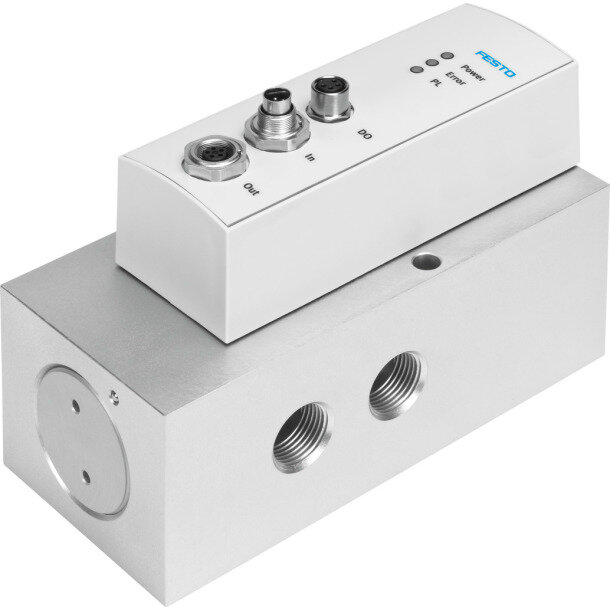

VPWP-10-L-5-Q-10-E-G-EX1 Proportional-Wegeventil

Artikelnummer: 70322787

Hersteller: FESTO

Herstellerartikelnummer: 1552544

EAN: 4052568239350

EUR 1.221,21 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

ATEX-Kategorie Gas : II 3G

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [6:4:4]

Dichtprinzip : hart

Elektrischer Anschluss Feldbusschnittstelle : 4-polig

Elektrischer Anschluss Feldbusschnittstelle IN : 5-polig

Elektrischer Anschluss Feldbusschnittstelle OUT : 5-polig

Konstruktiver Aufbau : mit integrierten Drucksensoren

Pneumatischer Anschluss 1 : G3/8

Pneumatischer Anschluss 2 : G3/8

Pneumatischer Anschluss 3 : G3/8

Pneumatischer Anschluss 4 : G3/8

Pneumatischer Anschluss 5 : G3/8

Schutzart : in montiertem Zustand

Statusanzeigen : LED rot = error

Steuerart : direkt

Symbol : 00992136

Typ-Kurzzeichen : VPWP

Ventilfunktion : 5/3-Proportional-Wegeregelventil, geschlossen

Versorgungsspannung digitaler Ausgang : 24 V Lastspannung

Versorgungsspannung Spannungsausgang : 24 V Lastspannung

Werkstoff-Hinwei : RoHS konform

Ausführung 24 V Spannungsausgang : Rückwärtseinspeisung ohne Zerstörung

Ausführung digitaler Ausgang : Rückwärtseinspeisung ohne Zerstörung

Befestigungsart : mit Zubehör

Betätigungsart : Elektrisch

CE-Zeichen (siehe Konformitätserklärung) : nach EU-Ex-Schutz-Richtlinie (ATEX)

Control-Interface : Abschlußwiderstand integriert

Einbaulage : vorzugsweise liegend (Anzeigeelemente nach oben) Wird das Ventil bewegt, muß es quer zur Bewegungsrichtung montiert sein

Ex-Umgebungstemperatur : 0°C <= Ta <= +50°C

Ex-Zündschutzart Gas : Ex nA IIC T5 X Gc

Farbe der Anschlüsse : Anschluss 4: Schwarz

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb nicht möglich

Korrosionsbeständigkeitsklasse KBK : 1 - niedrige Korrosionsbeanspruchung

Rückstellart : magnetische Feder

Sicherheitshinweis : Sicherheitsstellung VPWP: Bei gestörtem Control-Interface wird die gesperrte Mittelstellung angefahren.

Strömungsrichtung : nicht reversibel

Werkstoff Deckel : PA-verstärkt

Werkstoff Gehäuse : eloxiert

Beschreibung

Datenblatt

Proportional-Wegeventil VPWP-10-L-5-Q-10-E-G-EX1 Nennweite=10 mm, Betätigungsart=elektrisch, Dichtprinzip=hart, Einbaulage=(* beliebig, * vorzugsweise liegend (Anzeigeelemente nach oben) Wird das Ventil bewegt, muss es quer zur Bewegungsrichtung montiert sein), Konstruktiver Aufbau=(* Kolben-Schieber, * mit integrierten Drucksensoren)sein), Konstruktiver Aufbau=(* Kolben-Schieber, * mit integrierten Drucksensoren)
