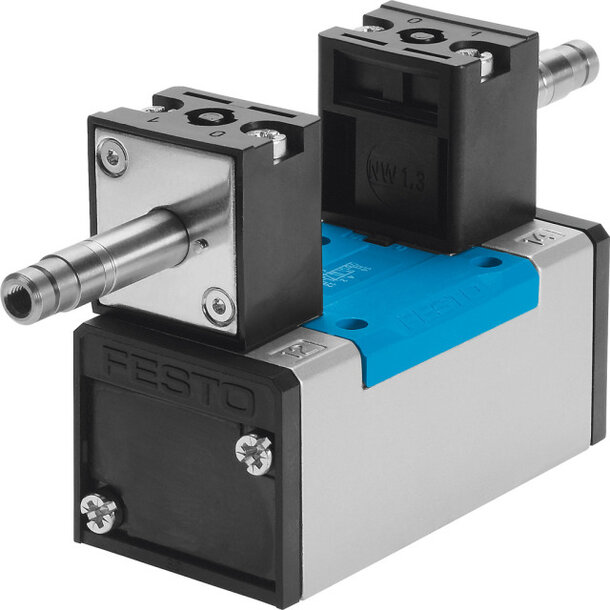

JMN1H-5/2-D-1-S-C Magnetventil

schliessen anzeigen/ausblenden Sidebar

JMN1H-5/2-D-1-S-C Magnetventil

JMN1H-5/2-D-1-S-C Magnetventil

Artikelnummer: 70212033

Hersteller: FESTO

Herstellerartikelnummer: 159689

EAN: 4052568126841

EUR 125,65 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Abluftfunktion : drosselbar

Befestigungsart : mit Durchgangsbohrung

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Dichtprinzip : weich

Einbaulage : beliebig

Entspricht Norm : ISO 5599-1

ISO-Code : 169

Konstruktiver Aufbau : Kolben-Schieber

Maritime Klassifizierung : siehe Zertifikat

Schutzart : IP65

Spulenkennwerte : Siehe Magnetspule, getrennt zu bestellen

Steuerart : vorgesteuert

Steuermedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Symbol : 00991067

Typ-Kurzzeichen : JMN1H

Werkstoff Dichtungen : NBR

Werkstoff-Hinweis : RoHS konform

Steuerluftversorgung : extern

Anschluss Steuerluft 12 : Anschlussplatte Größe 1 nach ISO 5599-1

Anschluss Steuerluft 14 : Anschlussplatte Größe 1 nach ISO 5599-1

Betätigungsart : Elektrisch

Elektrischer Anschluss : über N1-Spule, getrennt zu bestellen

Handhilfsbetätigung : tastend

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss 1 : Anschlussplatte Größe 1 nach ISO 5599-1

Pneumatischer Anschluss 2 : Anschlussplatte Größe 1 nach ISO 5599-1

Pneumatischer Anschluss 3 : Anschlussplatte Größe 1 nach ISO 5599-1

Pneumatischer Anschluss 4 : Anschlussplatte Größe 1 nach ISO 5599-1

Pneumatischer Anschluss 5 : Anschlussplatte Größe 1 nach ISO 5599-1

Schockfestigkeit : Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Schwingfestigkeit : Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6

Strömungsrichtung : reversibel

Überdeckung : positive Überdeckung

Werkstoff Gehäuse : Aluminium-Druckguss

Beschreibung

Datenblatt

Magnetventil JMN1H-5/2-D-1-S-C nach ISO 5599/1, mit Handhilfsbetätigungen, ohne Magnetspulen und ohne Steckdosen. Magnetspulen und Steckdosen sind separat zu bestellen. Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=42 mm, Normalnenndurchfluss=1200 l/min, Betriebsdruck=-0,9 - 16 barchfluss=1200 l/min, Betriebsdruck=-0,9 - 16 bar

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für JMN1H-5/2-D-1-S-C Magnetventil 61 KB

Produktvergleich
