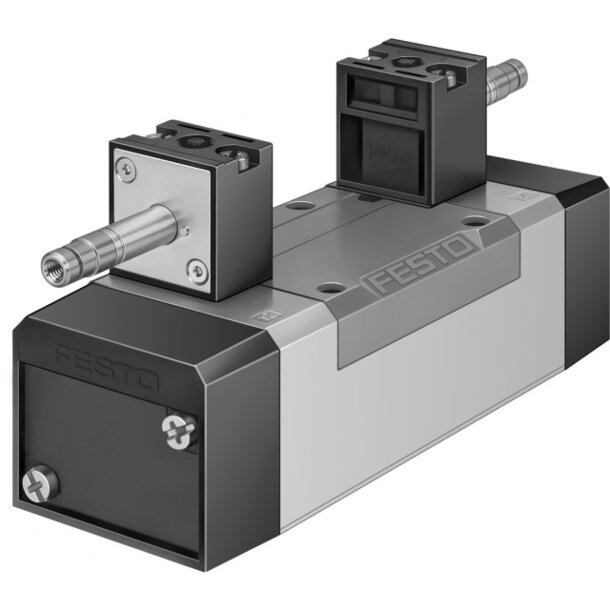

MN1H-5/3B-D-2-S-C Magnetventil

schliessen anzeigen/ausblenden Sidebar

MN1H-5/3B-D-2-S-C Magnetventil

MN1H-5/3B-D-2-S-C Magnetventil

Artikelnummer: 70316702

Hersteller: FESTO

Herstellerartikelnummer: 159696

EAN: 4052568126902

EUR 228,38 *

* zzgl. MwSt. zzgl. Versandkosten

Bestellware

Lieferzeit: ~1 Woche

Minimale Bestellmenge:

1 Stück

Gesamtsumme:

Stückpreis:

Grundpreis:

bereits auf dem Merkzettel

Attribute

Abluftfunktion : drosselbar

Anschluss Steuerabluft 82 : M5

Anschluss Steuerabluft 84 : M5

Befestigungsart : mit Durchgangsbohrung und Schraube

Betriebsmedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Dichtprinzip : weich

Einbaulage : beliebig

Entspricht Norm : ISO 5599-1

ISO-Code : 269

Konstruktiver Aufbau : Kolben-Schieber

Maritime Klassifizierung : siehe Zertifikat

Schutzart : IP65

Steuerart : vorgesteuert

Steuermedium : Druckluft nach ISO 8573-1:2010 [7:4:4]

Symbol : 00991079

Typ-Kurzzeichen : MN1H

Werkstoff Dichtungen : NBR

Werkstoff-Hinweis : RoHS konform

Steuerluftversorgung : extern

Anschluss Steuerluft 12 : Anschlussplatte Größe 2 nach ISO 5599-1

Anschluss Steuerluft 14 : Anschlussplatte Größe 2 nach ISO 5599-1

Betätigungsart : Elektrisch

Elektrischer Anschluss : über N1-Spule, getrennt zu bestellen

Handhilfsbetätigung : tastend

Hinweis zum Betriebs-/Steuermedium : Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss 1 : Anschlussplatte Größe 2 nach ISO 5599-1

Pneumatischer Anschluss 2 : Anschlussplatte Größe 2 nach ISO 5599-1

Pneumatischer Anschluss 3 : Anschlussplatte Größe 2 nach ISO 5599-1

Pneumatischer Anschluss 4 : Anschlussplatte Größe 2 nach ISO 5599-1

Pneumatischer Anschluss 5 : Anschlussplatte Größe 2 nach ISO 5599-1

Rückstellart : mechanische Feder

Schockfestigkeit : Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Schwingfestigkeit : Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6

Strömungsrichtung : reversibel

Überdeckung : positive Überdeckung

Werkstoff Gehäuse : Aluminium-Druckguss

Beschreibung

Datenblatt

Magnetventil MN1H-5/3B-D-2-S-C mit Handhilfsbetätigung, ohne Magnetspule und ohne Steckdose. Magnetspule und Steckdose sind separat zu bestellen. Ventilfunktion=5/3 belüftet, Betätigungsart=elektrisch, Baubreite=54 mm, Normalnenndurchfluss=2300 l/min, Betriebsdruck=-0,9 - 16 barriebsdruck=-0,9 - 16 bar

Produkt vergleichen

Datenblatt anzeigen:

Datenblatt DE für MN1H-5/3B-D-2-S-C Magnetventil 62 KB

Produktvergleich
