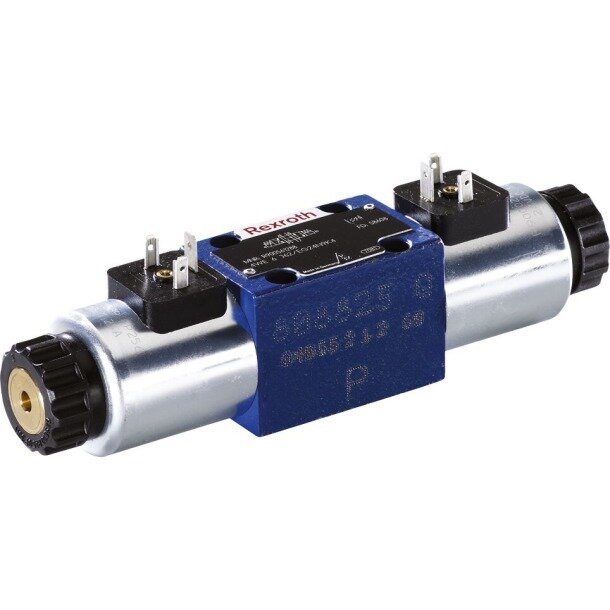

Wege-Schieberventil 4WE 6 H73-6X/EG24N9K4/A12

Das Bosch Bosch R. Wege-Schieberventil 4WE 6 H73-6X/EG24N9K4/A12 (Materialnummer R900906660) ist ein direktgesteuertes Wege-Schieberventil der Nenngröße 6 mit 4 Hauptanschlüssen für den Plattenaufbau nach ISO 4401. Der Steuerschieber mit Schaltsymbol H73 legt fest, welche Verbindungen zwischen P, T sowie den Verbraucheranschlüssen geöffnet oder gesperrt werden, und steuert damit Start, Stopp und Richtung des Volumenstroms; diese Ausführung besitzt 3 Schaltstellungen. Rückstellfedern zentrieren den Steuerschieber in der Mittelstellung. Der Hochleistungs-Nassankermagnet mit abziehbarer Spule arbeitet mit 24 V DC. Die verdeckte Handhilfsbetätigung N9 ermöglicht eine manuelle Schaltung ohne elektrische Ansteuerung. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Für dieses konkrete Ventil sind ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 36 l/min maßgeblich; die zulässige Einsatzgrenze hängt zusätzlich vom Schaltsymbol und der Strömungsrichtung ab. Das Ventil ist mit NBR-Dichtungen ausgestattet.
