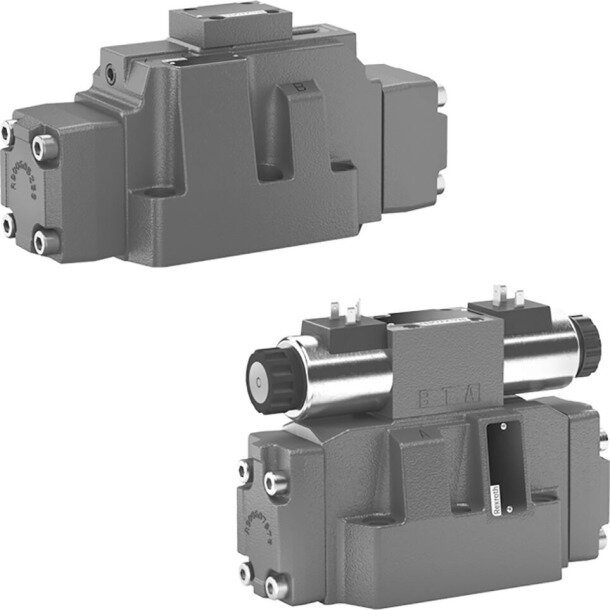

Wegeschieberventil H-4WEH 25 HE6X/6EG24NK4/B12V

Das Bosch Bosch R. Wege-Schieberventil H-4WEH 25 HE6X/6EG24NK4/B12V (Materialnummer R978913411) ist ein elektrohydraulisch betätigtes, vorgesteuertes 4-Wege-Schieberventil der Nenngröße 25 für den Plattenaufbau nach ISO 4401. Die Vorsteuerstufe verschiebt den Hauptsteuerschieber; das Schaltsymbol E bestimmt dabei die Verbindungen zwischen Druck-, Tank- und Verbraucheranschlüssen. Der Hauptschieber wird hydraulisch zentriert beziehungsweise in die Endlage geführt. Das Vorsteuerventil 6E ist ein direktgesteuertes Hochleistungsventil mit Nassankermagnet und abziehbarer Spule für 24 V DC. Der elektrische Anschluss erfolgt über einen Gerätestecker K4 nach DIN EN 175301-803. Steuerölzufuhr und -rückführung erfolgen extern. Für dieses konkrete Ventil gelten ein maximaler Betriebsdruck von 350 bar und ein maximaler Volumenstrom von 650 l/min; die Leistungsgrenze ist zusätzlich vom Schaltsymbol abhängig. Das Produkt besitzt FKM-Dichtungen. Eine Einsteckdrossel mit 1,2 mm Durchmesser begrenzt den Steuer- beziehungsweise Schaltvolumenstrom.
