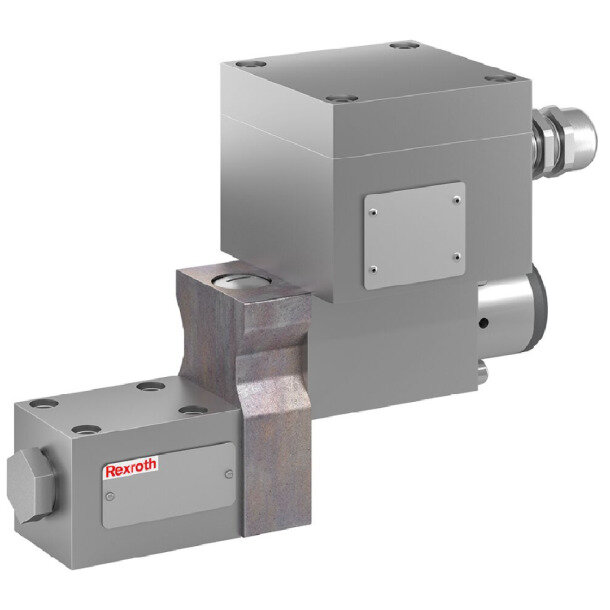

Wegesitzventil M-3SE 6 U6X/420LG24NXDZ2/B12V

Das Bosch Bosch R. Wege-Sitzventil M-3SE 6 U6X/420LG24NXDZ2/B12V (Materialnummer R901204759) ist ein direktgesteuertes, magnetbetätigtes 3/2-Wege-Ventil der Nenngröße 6 für den Einsatz in explosionsgefährdeten Bereichen. Die Ausführung XD besitzt einen druckfest gekapselten Hochleistungsmagneten; der elektrische Anschluss erfolgt über die Klemmenbox Z2 mit Kabelverschraubung, und die 24-V-DC-Spule kann über die Notbetätigung auch ohne Erregung geschaltet werden. Das Sitzelement sperrt den geschlossenen Strömungsweg leckagefrei und bleibt auch nach längeren Stillstandszeiten unter Druck sicher schaltbar. Symbol U kennzeichnet die stromlos offene 3/2-Funktion: In Grundstellung ist P mit A verbunden; bei Betätigung wird der Pumpenanschluss gesperrt und A zum Tank T entlastet. Dieses konkrete Ventil gehört zur Geräteserie 6X, verwendet FKM-Dichtungen, besitzt das Plattenanschlussbild DIN 24340 Form A und ist bis 420 bar sowie bis 12 l/min zugelassen. Die Einsteckdrossel B12 mit 1,2 mm Bohrung begrenzt den Volumenstrom am Anschluss P.
